Description
Présentation et fonctionnalités :

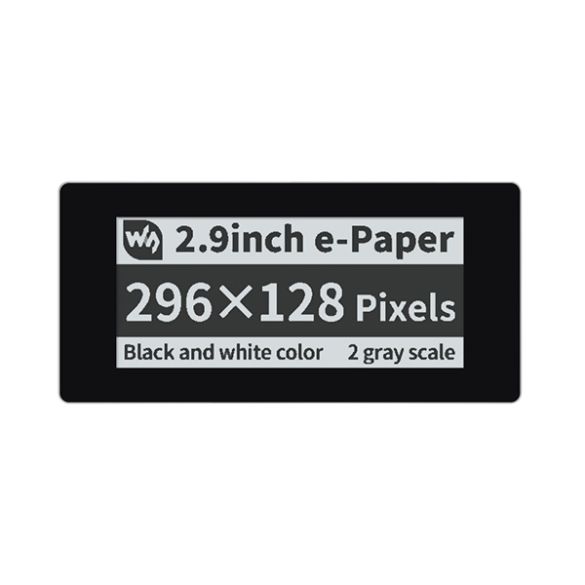

Module HAT afficheur tactile à encre électronique de 2,9″ pour carte Pico, avec une résolution de 296 x 128 pixels. Il permet l’affichage de caractères ou de dessins noirs sur fond blanc.
L’encre électronique permet d’afficher des images ou textes simples tout en réduisant la consommation par rapport à un afficheur traditionnel. Ce type d’afficheur offre un large angle de vision mais ne dispose pas de rétroéclairage et n’est donc pas visible dans l’obscurité.
Programmation et communication :
Waveshare propose un guide d’utilisation, uniquement en anglais, avec exemples de codes en MycroPython et C.
Connectique :

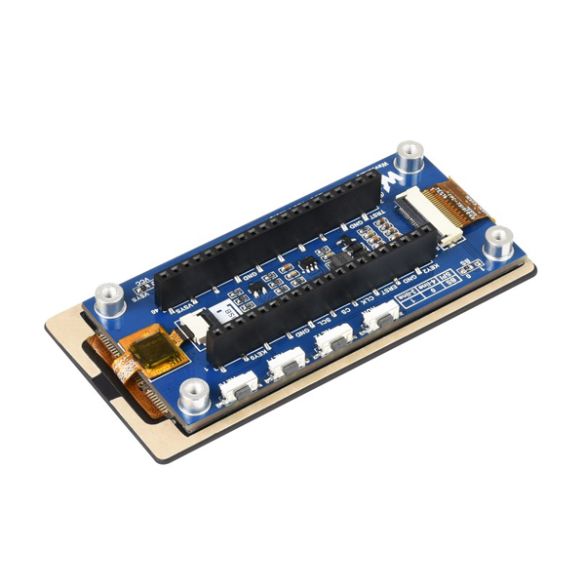

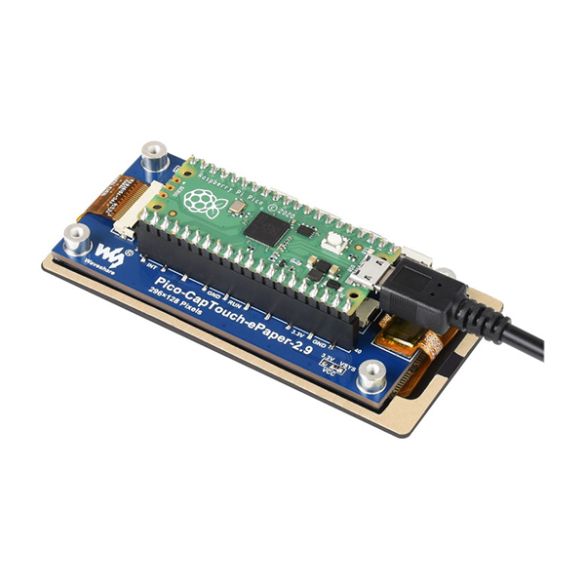

La carte Pico s’insère dans les deux rangées latérales de connecteurs au dos de l’afficheur et communique en SPI et en I2C, voir remarques.
Contenu :
– 1 x module HAT e-ink tactile 2,9″
– 4 x entretoises de fixation M/F
Remarques :
Veillez à respecter le sens d’insertion du module sur la carte Pico afin d’éviter tout dommage.
La carte Pico doit être au préalable équipée de connecteurs latéraux permettant d’enficher ce shield.
Caractéristiques :
- Alimentation : 3,3 Vcc via la carte Raspberry Pi Pico
- Consommation :
– rafraîchissement de l’écran: 27 mW
– en veille (avec l’affichage): < 0,01 µA - Tactile capacitif 5 points
- Interfaces :
– afficheur : SPI
– tactile : I2C (adresse : 0x48) - Couleur d’écriture : 2 niveaux de gris
- Durée de rafraîchissement : 2 s
- Dimensions de l’écran : 2,9″
- Dimensions de la zone d’affichage : 67 x 29 mm
- Résolution : 296 x 128 pixels
- Angle de vision : 170 °
- Dimensions : 89,1 x 42,7 mm
Référence Waveshare : Pico-CapTouch-ePaper-2.9 20051
