Description
Présentation et fonctionnalités:

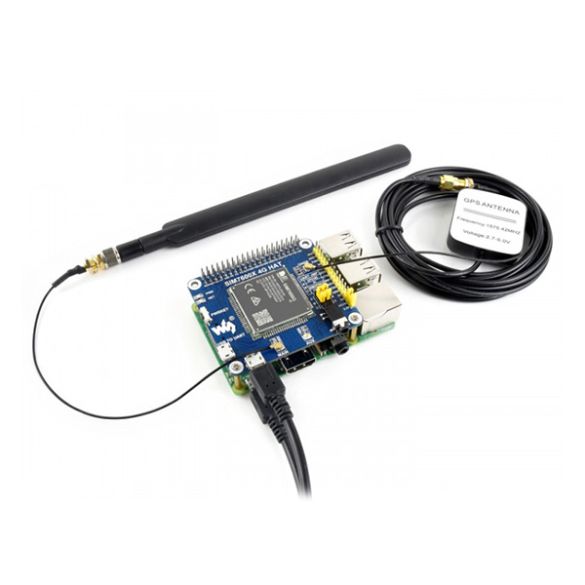

Ce module SIM7600G-H ajoute une liaison mobile LTE Cat-4 2G/3G/4G et un système de géolocalisation à votre carte Raspberry Pi, Jetson Nano, compatible Arduino ou encore à un PC sous Windows.
La liaison mobile vous permet d’émettre des appels téléphoniques, d’envoyer des SMS, de connecter votre projet à internet, etc.
Cette extension est idéale pour le développement de solutions connectées complexes nécessitant une géolocalisation.
Programmation et communication:
Des exemples d’utilisations pour les plateformes compatibles sont disponibles sur le Wiki de Waveshare.
Le niveau logique de communication est réglable via des cavaliers en fonction du microcontrôleur utilisé (ex: 5 V pour carte compatible Uno ou 3,3 V pour une Raspberry Pi).
Connectique:
En fonction du contrôleur utilisé, ce module se connecte:
– sur le port GPIO de la carte Raspberry Pi ou Jetson Nano.
– via une liaison série vers une carte compatible Arduino.
– en USB à un PC Windows.
L’alimentation du shield s’effectue via le port GPIO, en micro-USB ou sur les broches prévues.
Un casque audio stéréo avec micro peut être connecté au connecteur Jack disponible.
Une carte micro-SD à insérer dans le support prévu peut stocker des fichiers ou des messages (carte non incluse).
Applications et exemples:
Surveillance de l’environnement, gestion de flotte de véhicules, industrie et agriculture intelligentes et connectées, serveur Web 4G, etc.

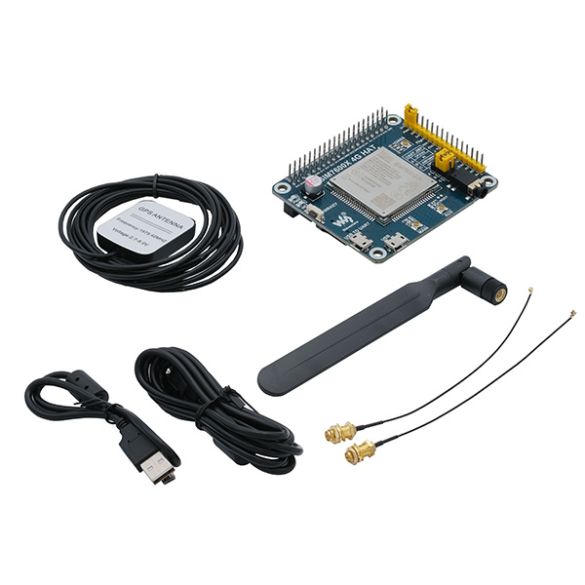

Contenu:
– 1 x module HAT SIM7600G-H LTE Cat-4 4G/3G/2G
– 1 x antenne 4G de 172 mm orientable à sortie SMA mâle
– 1 x antenne magnétique GNSS à sortie SMA mâle
– 2 x cordons SMA femelle vers uFL
– 2 x cordons USB vers micro-USB
Remarques:
Nécessite l’utilisation d’une carte SIM 4G, voir avec votre opérateur mobile.
La liste des fréquences 2G, 3G et 4G compatibles est disponible en fiche technique.
Caractéristiques:
- Alimentation 5 Vcc:
– via port GPIO
– via micro-USB
– via broche 5V - Modem SIMCom SIM7600G-H LTE 4G :
– compatible 2G, 3G et 4G
– compatible TCP/IP, IP, IPV4, Multi-PDP, FTP, FTPS, HTTP, HTTPS et DNS - Géolocalisation: GPS, BeiDou, Glonass, GALILEO, QZSS et LBS
- Connecteur Jack 3,5 mm 4 cts pour écouteurs + micro
- Connecteurs uFL:
– principal pour antenne 4G (incluse)
– auxiliaire pour antenne 4G
– pour antenne GNSS (incluse) - Interfaces:
– UART (Rx et Tx)
– UART via micro-USB (convertisseur CP2102)
– connecteur GPIO
– micro-USB (pour commandes AT) - Lecteur de carte SIM (non incluse)
- Lecteur de carte micro-SD (non incluse)
- Driver USB: Windows et Raspberry Pi OS
- Bouton-poussoir de démarrage
- Température de service: -30 à 80 °C
- Dimensions: 65 x 56 mm
Référence Waveshare: 17372
