Description

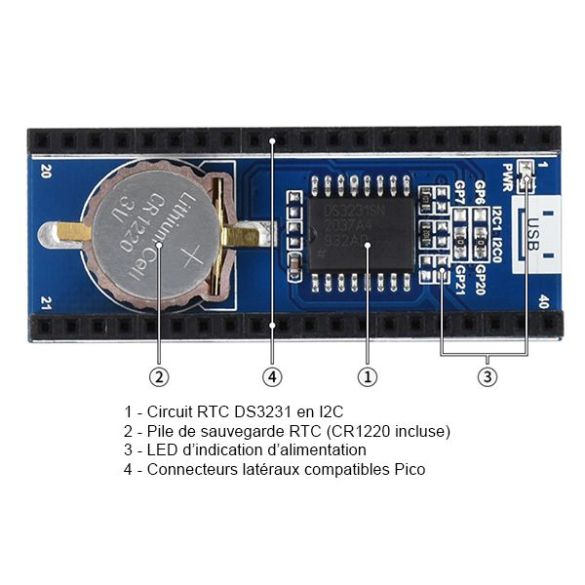

Module HAT basé sur un DS3231 pour ajouter une fonction horloge temps réel (RTC) à votre microcontrôleur Raspberry Pi Pico.

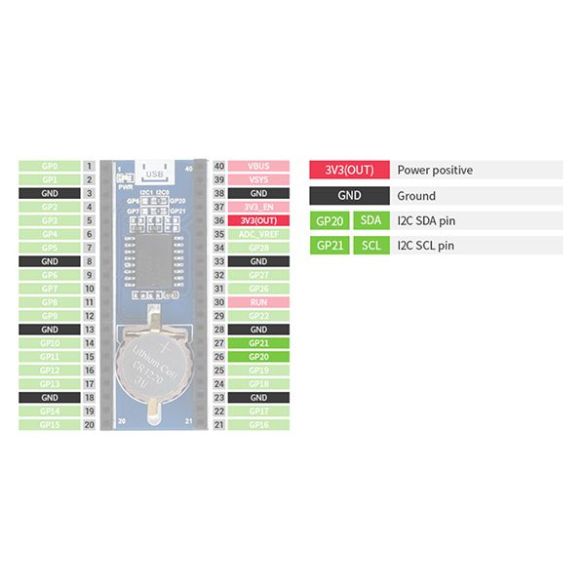

Ce module se connecte à la carte Pico grâce aux rangées de connecteurs latéraux et communique via le bus I2C, voir remarques.
Ces connecteurs latéraux permettent d’empiler un second shield à votre projet (vérifier si aucun conflit de brochage).
Cet HAT est livré avec une pile de sauvegarde CR1220.
Waveshare propose un guide d’utilisation détaillé, uniquement en anglais, avec exemples de codes en MicroPython et C/C++.
Remarques:

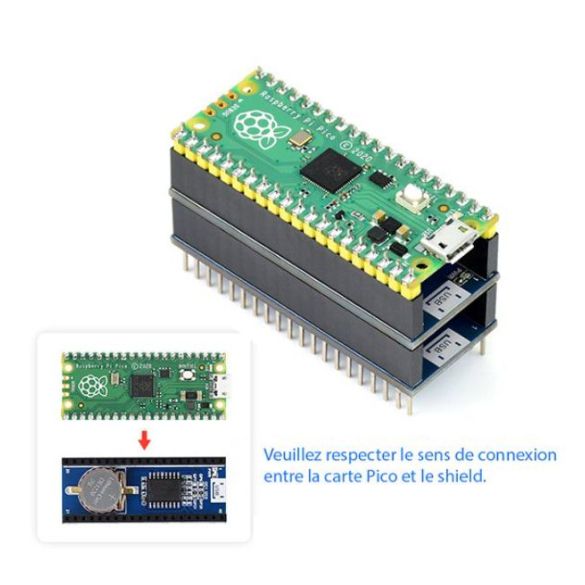

- Il est impératif de respecter le sens d’insertion du shield sur la carte Pico afin d’éviter tout dommage, voir photo 4.
- La carte Pico doit être au préalable équipée de connecteurs latéraux permettant d’enficher ce shield. Ces connecteurs à souder ne sont pas inclus avec la carte Pico, voir MH100/4.
Caractéristiques:
- Alimentation: 3,3 Vcc via la carte Raspberry Pi Pico
- Sauvegarde: pile CR1220 (incluse)
- Informations:
– secondes, minutes et heures
– jour, mois, année, jour de la semaine
– format 12 ou 24 h
– correction années bissextiles jusque 2100
– fonction alarme (x 2) - Interface: I2C
- Température de service: -40 à 85 °C
- Dimensions: 52 x 21 mm
Référence Waveshare: 19426
