Module I2C vers 4-20 mA Gravity DFR0972

Description

Présentation et fonctionnalités :

Module DAC prévu pour générer un courant 4-20 mA à partir du bus I2C d’une carte compatible Arduino. Ce courant est principalement utilisé dans l’industrie.

Programmation et communication :

DFRobot met à disposition un guide d’utilisation avec librairies et exemples pour l’IDE Arduino, voir fiche technique.

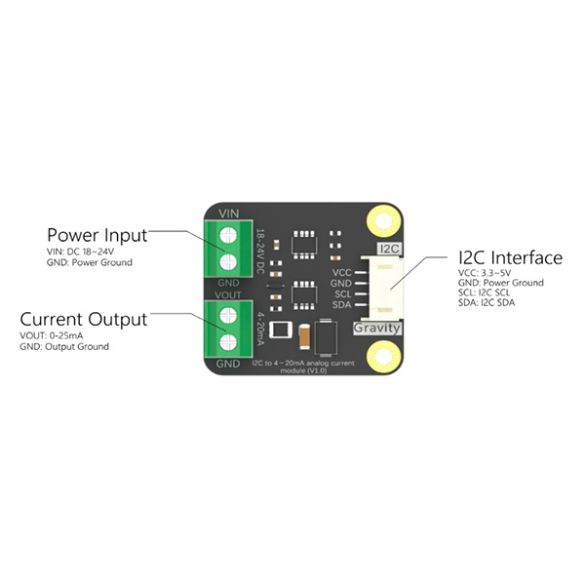

Connectique :

Ce module se raccorde sur le bus I2C d’une carte compatible Arduino ou directement sur les shields d’expansion Gravity via le cordon inclus.

La sortie 4-20 mA et l’alimentation se connectent sur des borniers à vis.

Exemple d’application :

Générateur de signaux, contrôleur d’automatisme, débogages d’équipements électromécaniques, etc.

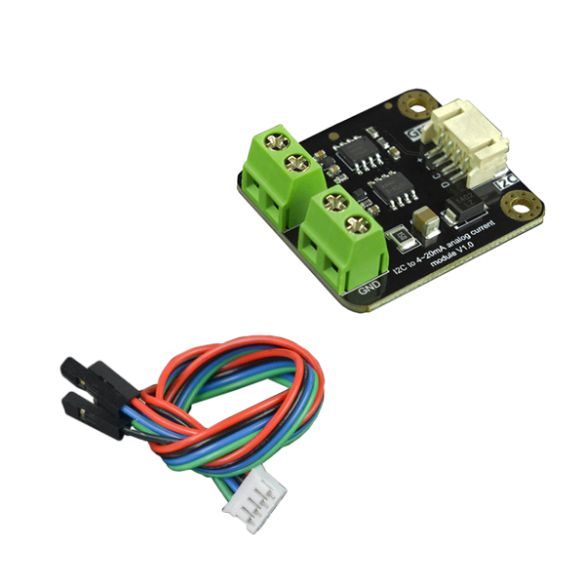

Contenu :

– 1 x module I2C vers 4-20mA Gravity
– 1 x cordon I2C Gravity

Remarques :

Ce module est livré non calibré et délivre une sortie de 0 à 25 mA. Une procédure d’étalonnage en 4-20 mA est détaillée en fiche technique.

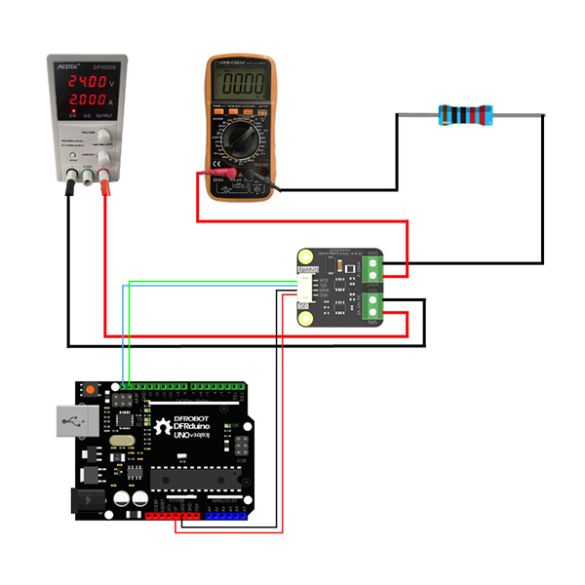

L’utilisation de ce module requiert une alimentation de 18 à 24 Vcc (24 Vcc recommandé) et une résistance de charge comprise entre 450 Ω (pour 18 Vcc) et 750 Ω (pour 24 Vcc) (voir articles conseillés).

Caractéristiques :

• Alimentation : 18 à 24 Vcc (24 Vcc recommandé, résistance à adapter)
• Signal d’entrée : 12 bits, 0x000 à 0xFFF (0 à 25 mA)
• Sortie: 4-20 mA
• Précision :
  – avant étalonnage : 0,5 %
  – après étalonnage : 0,2 %
• Temps de démarrage : < 2 ms
• Interface : I2C
• Adresse I2C : 0x58
• Température de service : -40 à 125 °C
• Dimensions : 35 x 32 x 14 mm

Référence DFRobot : DFR0972
