Présentation et fonctionnalités :

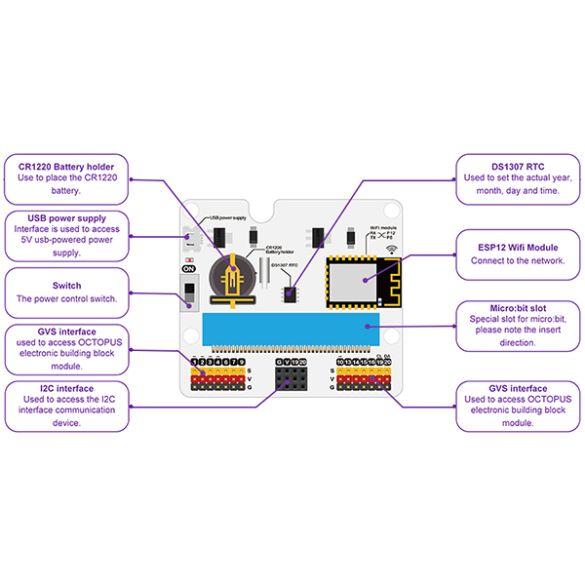

Module d’expansion IoT:bit pour carte micro:bit qui ajoute une interface WiFi et donne accès à certaines E/S via des connecteurs 3 broches (Vcc, Gnd, Signal).
Cette carte comporte également un buzzer, un module RTC et un inverseur marche-arrêt.
Programmation et communication :
La carte micro:bit insérée dans ce module se programme via l’IDE MakeCode grâce à un module d’extension à installer (voir remarque).
Connectique :
Certaines E/S de la carte micro:bit sont disponibles sur des connecteurs GVS. Le bus I2C est accessible sur un connecteur femelle.
Cette carte s’alimente avec un cordon micro-USB à prévoir, voir articles conseillés.
Remarques :
La source d’alimentation doit être dimensionnée pour l’ensemble des moteurs et capteurs raccordés.
L’extension MakeCode est disponible depuis MakeCode en recherchant : iot-environment-kit
Caractéristiques :
- Alimentation : 5 Vcc via micro-USB
- Courant de sortie : 800 mA
- Circuit WiFi : ESP8266
- Module RTC DS1307
- Support pour pile CR1220
- 20 E/S digitales :
– dont 4 PWM
– 1 x bus I2C sur connecteur mâle GVS
– 3 x bus I2C sur connecteurs femelles GVS - Inverseur marche-arrêt
- Buzzer intégré
- Dimensions : 71 x 63 x 23 mm
- Poids : 30 g
Référence : IoT:bit EF03426
Compatible micro:bit V1 et V2
