Description

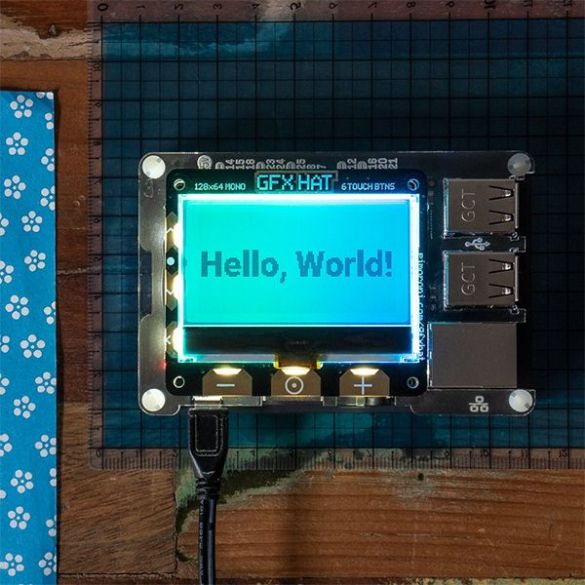

Module afficheur LCD GFX HAT 2,15″ d’une résolution de 128 x 64 pixels avec rétroéclairage RGB. Cet afficheur s’enfiche simplement sur le connecteur GPIO d’une carte Raspberry Pi.
Cet afficheur comporte également 6 boutons tactiles capacitifs configurables.
L’utilisation du GFX HAT nécessite l’utilisation d’une librairie Python téléchargeable gratuitement sur le GitHub de Pimoroni. Le GFX HAT est livré avec un jeu d’autocollants (chiffres, suivant, précédent, lecture, etc).
Remarque: il est nécessaire de placer des entretoises entre la carte et une carte Raspberry Pi 3 B+ afin d’éviter tout court-circuit (voir articles conseillés).
Caractéristiques:
- Alimentation: 3,3 et 5 Vcc via le port GPIO de la carte Raspberry Pi
- Dimension de l’afficheur: 2,15″
- Résolution: 128 x 64 pixels
- Rétroéclairage: via 6 Leds RGB

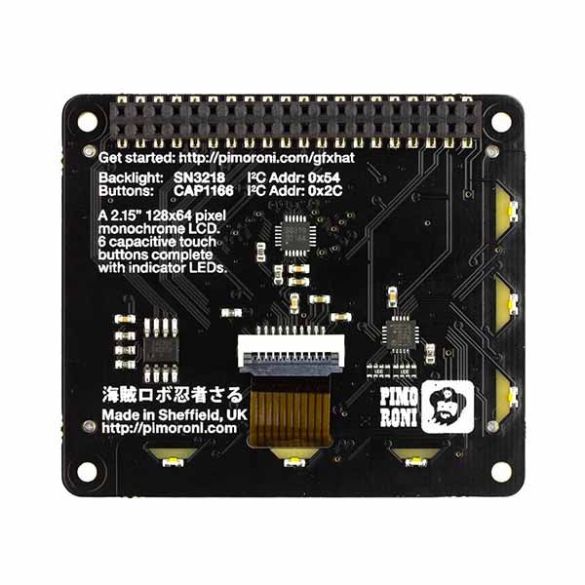

- Contrôleur de Leds RGB: SN3218
- Contrôleur tactile: CAP1166 de Microchip
- Interface: I2C
- Adresse I2C:
– Contrôleur de Leds: 0x54
– Contrôleur tactile: 0x2C - 7 E/S utilisées
- Compatibilité: Raspberry Pi 3 B+, 3, 2, B+, A+, Zero et Zero W
- Dimensions: 64 x 57 x 12 mm
Référence Pimoroni: PIM-400
