Module Motion:BIT en stock

Description

Présentation et fonctionnalités :

Ce module Motion:BIT, idéal pour la réalisation de projets robotiques, permet de piloter 4 moteurs CC et 8 servomoteurs depuis une carte micro:bit (non incluse).

Un support pour accu Li-Ion 18650 peut rendre votre montage autonome. L’accu est rechargeable via le port micro-USB.

De nombreuses interfaces sont disponibles pour connecter des modules ou capteurs complémentaires.

Des boutons-poussoirs sont prévus pour tester rapidement les moteurs sans carte.

Programmation et communication :

Un guide de démarrage avec plusieurs exemples d’utilisation est disponible en fiche technique.

Une extension MOTION:BIT pour Makecode est disponible directement via l’interface de programmation en blocs.

Pour les utilisateurs avancés, il est possible d’utiliser cette carte en JavaScript ou en Python.

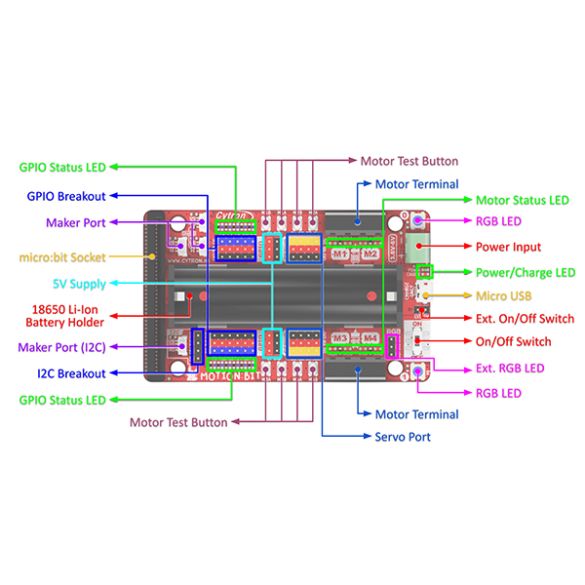

Connectique :

Des capteurs et modules optionnels peuvent être utilisés sur les connecteurs prévus :
– ​4 x connecteurs 4 broches avec E/S digitales pour modules Grove (cordon adaptateurs inclus)
– 1 x connecteur I2C compatible Qwiic et Stemma QT
– 13 x connecteurs GVS (Masse, Vcc et Signal)
– 1 x bus I2C accessible sur des broches mâles
– 1 x sortie pour LEDs RGB NeoPixel^®

Les 4 sorties moteurs sont accessibles sur des borniers à vis.

Une source d’alimentation externe peut être utilisée sur le bornier prévu.

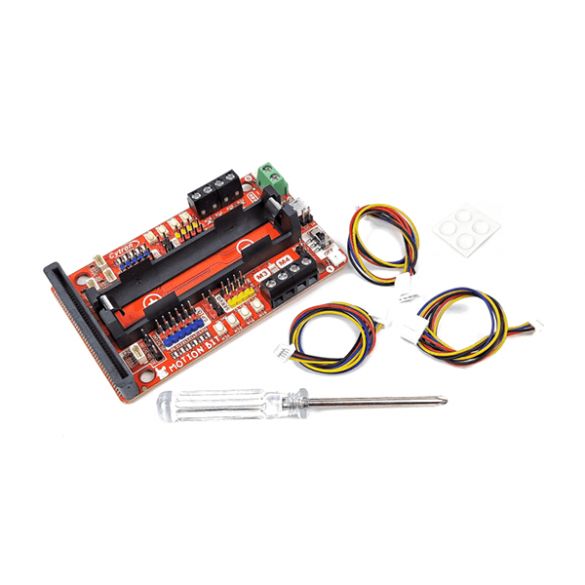

Contenu :

– 1 x module MOTION:BIT
– 4 x cordons Qwiic/StemmaQT vers Grove
– 4 x pieds adhésifs
– 1 x tournevis

Remarques :

La carte micro:bit, les moteurs, l’accu Li-Ion et le cordon micro-USB sont à prévoir séparément.

En cas d’alimentation via une source externe, l’accu Li-Ion doit être retiré.

Caractéristiques :

• Alimentation :
  – via un accu Li-Ion 18650 (non inclus – voir articles conseillés)
  – 3,6 à 6 Vcc via une alim. externe
• Circuit de charge Li-Ion via microUSB
• Interfaces :
  – 4 x sorties moteurs 3,6 à 6 Vcc 1 A
  – 13 x ports GVS (Masse, Vcc, Signal)
  – 1 x port I2C compatibles Stemma QT^® et Qwiic^®
  – 3 x ports digitaux pour cordons d’adaptation Grove
• Courant de sortie maxi :
  – 3,3 Vcc/200 mA
  – 5 Vcc/300 mA
• Inverseur marche-arrêt
• LEDS :
  – 2 x LEDs RGB WS2812B
  – LEDs d’activité moteurs
  – LED d’alimentation et de charge
• Dimensions : 95,2 x 57,2 mm
• Compatible micro:bit V1 et V2

Référence Cytron : MOTION:BIT
