Description

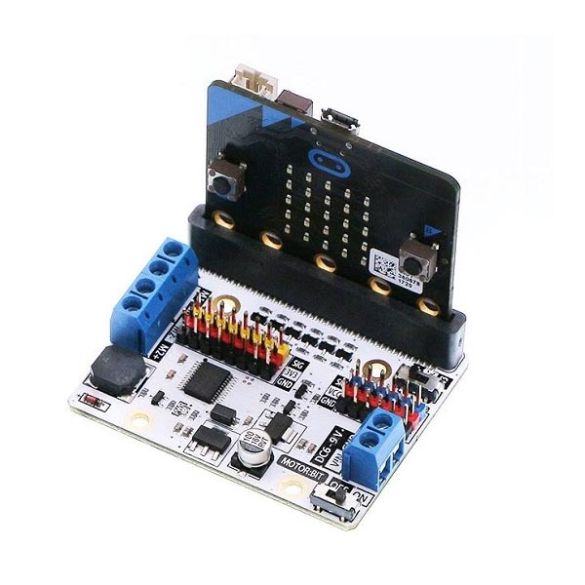

Carte de contrôle moteur pour micro:bit V1 et V2 (non incluse) basée sur un TB6612 permettant le contrôle de deux moteurs CC jusqu’à 1,2 A par canal. Ce module permet de contrôler la vitesse et le sens de rotation sur les deux canaux indépendamment.

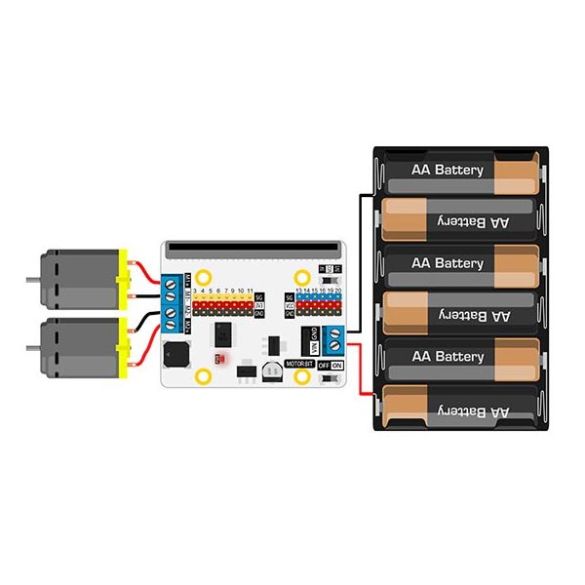

Les moteurs et l’alimentation se raccordent sur des borniers à vis. La carte micro:bit s’insère dans le connecteur Edge prévu.

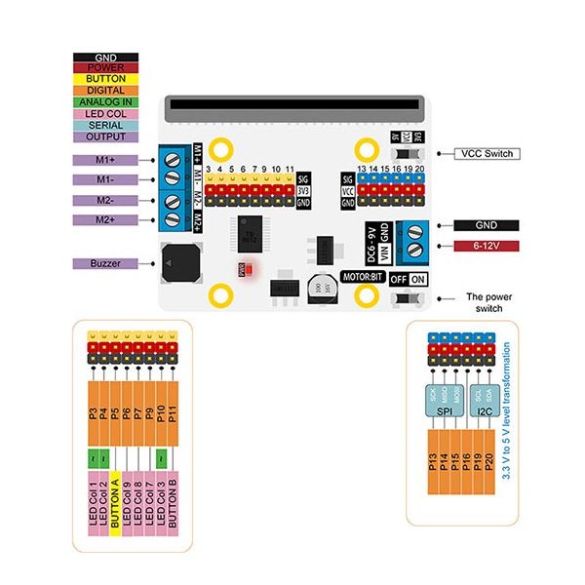

Les E/S de la carte micro:bit sont reprises sur des connecteurs 3 broches (Vcc, Gnd et Signal) permettant de raccorder des modules et capteurs compatibles Octopus d’Elecfreaks.
Les E/S P0, P3 à P7 et P9 à P10 sont uniquement compatibles 3,3 Vcc. Les E/S P13 à P16, P19 et P20 sont compatibles 3,3 Vcc et 5 Vcc via un inverseur permettant le changement de niveau logique.
Remarque:
– attention au sens de branchement de la carte micro:bit (matrice led et boutons de la carte vers l’intérieur du module).
– tension d’alimentation de 6 à 9 Vcc
Caractéristiques:
- Alimentation: 6 à 9 Vcc
- Courant maxi: 1,5 A par canal
- Dimensions: 60 x 60 x 18 mm
- Poids: 30 g
- Version: 1.6
Référence Elecfreaks: EF03406
Compatible micro:bit V1 et V2
