Présentation et fonctionnalités :
Module d’extension basé sur un circuit SIM7020E ajoutant une interface NB-IoT à votre carte Raspberry Pi Pico.
Le réseau NB-IoT (Narrowband IoT) est une technologie de communication sans fil conçue pour l’Internet des objets (IoT). Elle permet de communiquer avec des appareils à faible consommation sur de longues distances.
Le circuit SIM7020E est compatible avec les protocoles : UDP, CoAP, TCP, MQTT, LwM2M, HTTP(S), etc.
Le projet basé sur cette carte peut être rendu autonome grâce à l’accu LiPo inclus (3,7 Vcc/600 mAh – recharge via la carte Pico).
Programmation et communication :
Ce circuit communique via une liaison UART avec la carte Pico.
Des exemples de programmes MicroPython sont disponibles en fiche technique. Il est également compatible avec les commandes AT.

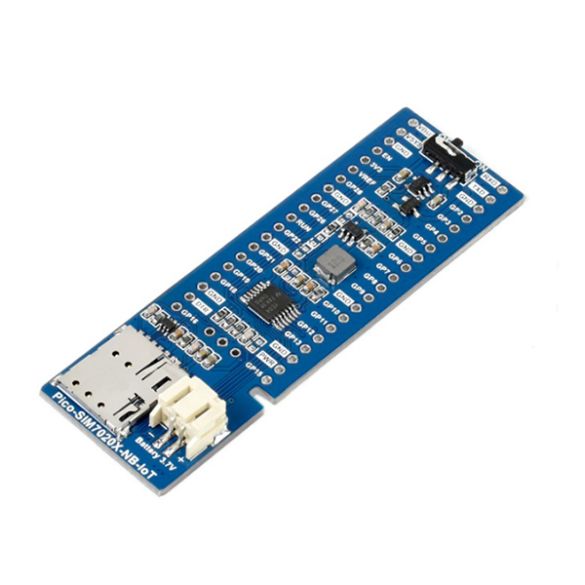

Connectique :

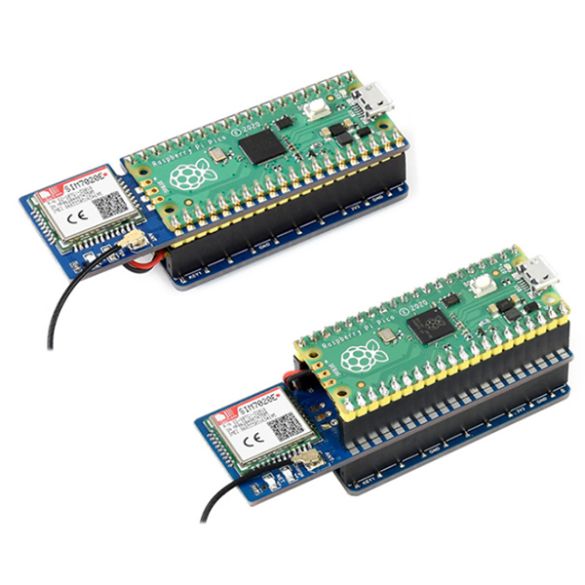

La carte Pico peut être connecter à ce module (voir photo 2) :
– via soudure CMS (nécessite une Pico sans connecteurs latéraux)
– enfichée dans des connecteurs femelles à souder inclus (nécessite une Pico avec connecteurs latéraux mâles)
L’accu LiPo inclus est à connecter sur l’embase JST de la carte NB-IoT.

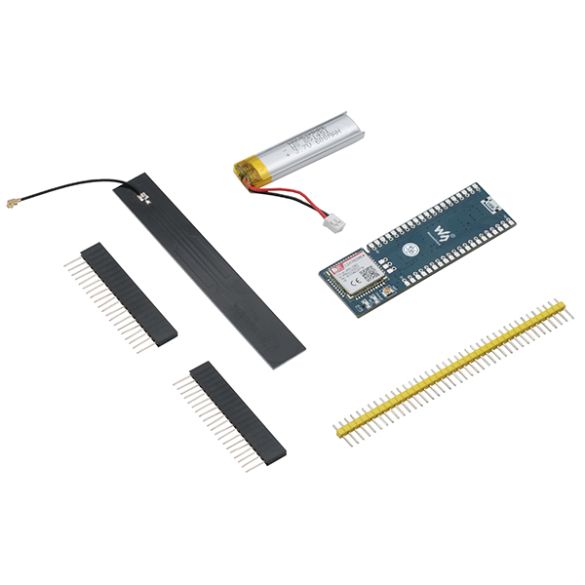

Contenu :
– 1 x module NB-IoT SIM7020E
– 1 x antenne NB-IoT (uFL)
– 2 x connecteurs M/F à souder
– 1 x connecteur sécable M/M à souder
Remarques :
Ce module nécessite l’utilisation d’une carte nano-SIM compatible afin de se connecter au réseau NB-IoT.
L’utilisation de ce module requiert la soudure de la Raspberry Pi Pico ou des connecteurs femelles inclus.
Caractéristiques :
- Alimentation :
– via la carte Pico
– via un accu LiPo 3,7 Vcc sur connecteur JST PH 2.0 mm
– circuit de charge intégré (via la carte Pico) - Fréquences NB-IoT (LTE-FDD) : B1, B3, B5, B8, B20 et B28
- Débits :
– téléchargement : 26,15 Kbit/s
– envoi : 62,5 Kbit/s - Protocoles : UDP, CoAP, TCP, MQTT, LwM2M, HTTP/HTTPS et NTP
- Support pour carte nano SIM NB-IoT (non incluse)
- LEDs d’indication : charge et réseau
- Inverseur marche-arrêt
- Connecteur uFL pour antenne incluse
- Dimensions : 73,5 x 24 mm
Référence Waveshare : 19622
