Description
Module Data Logger OpenLog de Sparkfun permettant d’enregistrer des données sur une carte microSD (non incluse).
- Fonctionnalités: ce module permet l’enregistrement de données sur une carte microSD via une interface série (UART).

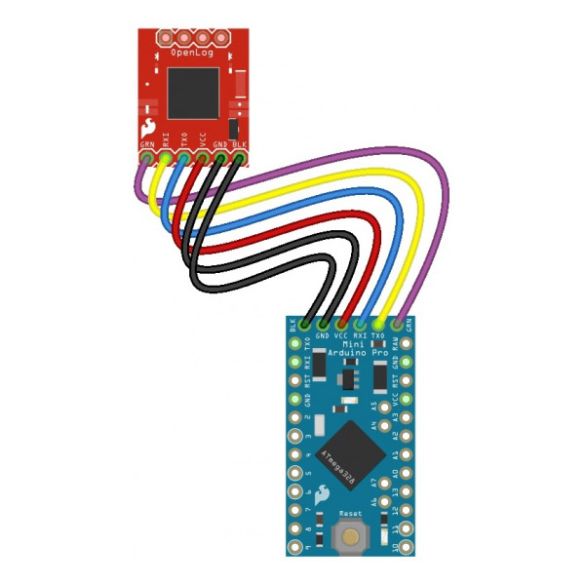

La plupart des applications sont basées sur microcontrôleur (Arduino, micro:bit), mais il est également possible d’interagir avec ce module via un ordinateur en utilisant un convertisseur USB-série type GT1125.
- Programmation: Sparkfun met à disposition un guide d’utilisation très détaillé contenant plusieurs exemples de codes Arduino.
Ce data logger, basé sur un ATmega328P avec bootloader compatible Arduino Uno®, est reprogrammable en SPI via un programmateur adéquat (ex: programmateur AVR 3172).

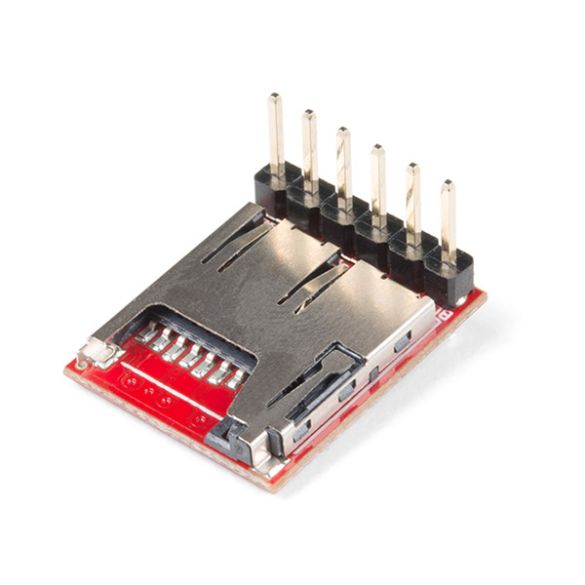

- Connectique: l’interface UART est disponible sur un connecteur 6 broches mâles. L’interface SPI est disponible sur 4 pastilles pour connecteur à ressort de type Pogo.
La mémoire microSD communique avec le microcontrôleur ATmega328P également en SPI.
- Remarque: le niveau logique de l’interface UART est de 3,3 Vcc. L’utilisation d’une tension supérieure endommagerait le module.
Caractéristiques:
- Alimentation: 3,3 à 5 Vcc
- Consommation:
– 3 mA en veille
– 20 mA en écriture - Microcontrôleur: ATmega328
- Compatibilité:
– pour microSD de 512 MB à 32 GB
– format: FAT16 ou FAT32 - Interface: UART (Tx et Rx)
- Niveaux logique UART: 3,3 Vcc maxi
- Débit: 115200 bps (configurable)
- Interface SPI de reprogrammation
- LEDs d’indication d’écriture et d’activité SPI
- Dimensions: 19 x 15 mm
Référence Sparkfun: DEV-13955
Photos CC BY 2.0
