Description

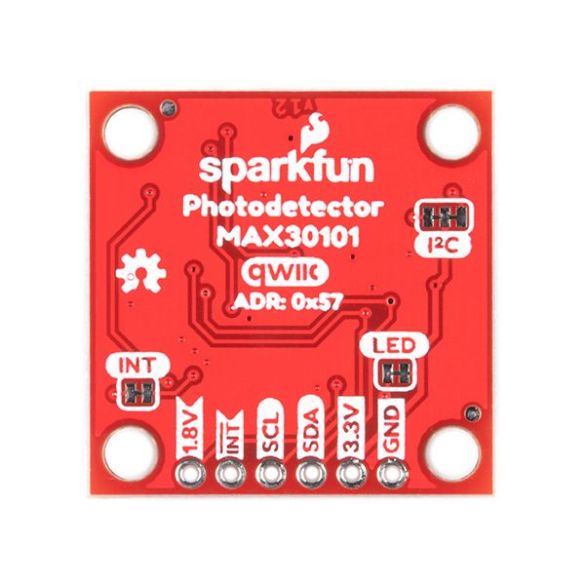

Module photodétecteur basé sur un MAX30101 haute précision permettant la mesure du pouls et du taux d’oxygène dans le sang (oxymètre). Ce module communique avec une carte Arduino® ou compatible via le bus I2C.
Il permet également la détection d’un objet sur une courte portée et la détection de particules dans l’air (fumée par exemple).
- Connectique: ce module est compatible avec les interfaces sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun. Cordon compatible non inclus, voir kits et connectique.
Ce capteur peut également être utilisé en I2C sans ces interfaces, via 6 pastilles femelles au pas de 2,54 mm. Ces pastilles peuvent accueillir un connecteur de type MH-100 à souder par vos soins.
Les modules STEMMA QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.
- Programmation: Sparkfun met à disposition un guide d’utilisation complet, uniquement en anglais, avec librairies et exemples de codes Arduino et Python, voir fiche technique.
- Remarque: attention ce capteur ne doit pas être utilisé dans des applications médicales.
Caractéristiques:
- Alimentation: 1,8 à 5 Vcc
- Résolution: 18 bit (via convertisseur analogique digital)
- Interfaces: I2C et SPI
- Adresse I2C: 0x57
- Connecteurs:
– pastilles à souder
– 2 x connecteurs Qwiic Connect (JST 4 broches au pas de 1 mm) - Température de service: -20 à 85 °C
- Dimensions: 26 x 26 mm
Référence Sparkfun: SEN-16474
Photos CC BY 2.0
