Description

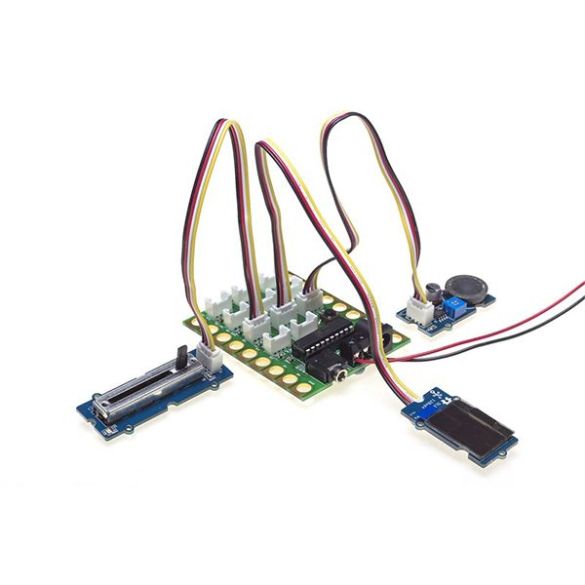

Module basé sur un PICAXE-20M2 permettant le raccordement de modules et de capteurs compatibles Grove de SeeedStudio.
Cette carte dispose d’un bouton-poussoir, d’une led intégrée et donne accès à 7 entrées analogiques, 10 E/S digitales, 2 ports I²C et un port UART. Ces E/S sont réparties sur 11 connecteurs compatibles Grove et sur des connecteurs latéraux pour pinces crocodiles ou pour cordons à souder directement.
Les projets basés autour de cette plateforme et des modules Grove peuvent être développés grâce à l’éditeur Blockly pour Picaxe. Un guide d’utilisation en français est disponible en téléchargement.
Une liste des modules Grove supportés est disponible à cette adresse. La programmation nécessite un cordon USB non inclus, voir AXE027.
Ce kit est livré avec un coupleur pour 3 piles AA (non incluses) à connecter le bornier à vis.
Caractéristiques:
- Alimentation à prévoir 3 à 5 Vcc:
– via connecteur d’alimentation 5,5 x 2,1 mm
– via bornier à vis - Interfaces (partagées sur 11 connecteurs Grove 4 broches):
– 7 entrées analogiques
– 10 E/S digitales
– 2 ports I²C
– 1 port UART
Microcontrôleur: PICAXE-20M2
