Description

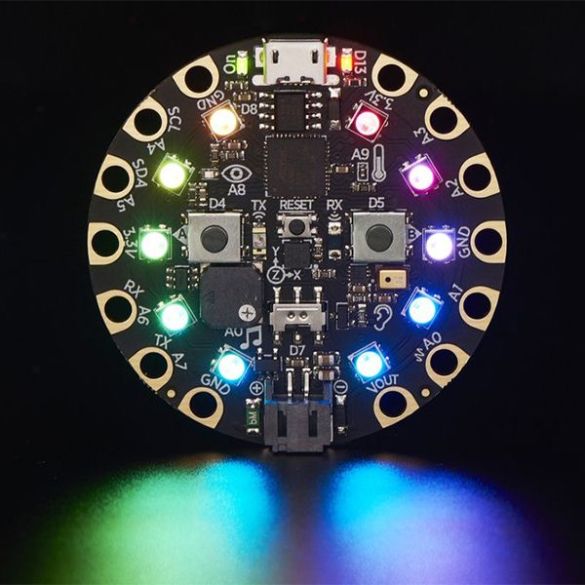

Module Playground Express d’Adafruit basé sur un SAMD21 cadencé à 48 MHz associé à plusieurs composants permettant la création de petits projets variés.

Ce Playground Express comporte plusieurs LEDs RGB compatibles NeoPixel, plusieurs capteurs (son, mouvement, lumière et température) un mini HP, 2 boutons-poussoirs et un couple émetteur/récepteur IR.

14 broches d’E/S adaptées aux pinces crocodiles sont également disponibles. 7 de ces broches peuvent être utilisées en entrées tactiles. Ces broches comportent le bus I2C, une liaison UART, plusieurs sorties PWM, 7 entrées et une sortie analogiques.

Un port micro-USB est disponible autorisant l’alimentation, la programmation et le débogage. Ce port micro-USB est également compatible HID (Humain Interface Device) et peut agir en tant que clavier, souris, etc.

Les capteurs ainsi que les interfaces sont compatibles avec Microsoft MakeCode, l’IDE Arduino et CircuitPython d’Adafruit.

MakeCode est recommandé pour les débutants grâce à sa facilité de développement en bloc. CircuitPython est un langage de programmation simplifiant l’utilisation et l’apprentissage de la programmation sur microcontrôleur.

Remarque: une platine prévue pour piloter des moteurs CC, des servomoteurs et un ruban NeoPixel est disponible séparément, voir module CrickIt pour Playground Express.

Caractéristiques:

• Alimentation:
  – 5 Vcc via micro-USB
  – 3 à 6 Vcc via connecteur JST (compatible accu LiPo 3,7 Vcc ou piles/accus dans coupleur de piles)
• Microcontrôleur: ATSAMD21 ARM Cotex M0 à 48 MHz
• Mémoire Flash: 2 Mo accessible en SPI (permet le stockage du code et des librairies CircuitPython)
• Contenu du module Playground:
  – 10 x Leds RGB compatible NeoPixel
  – 1 x accéléromètre 3 axes LIS3DH
  – 1 x sonde de température (thermistance)
  – 1 x capteur de lumière, également utilisable en capteur de couleur (phototransistor)
  – 1 x capteur sonore (micro MEMS)
  – 1 x mini haut-parleur 7,5 mm avec amplificateur
  – 2 x boutons-poussoirs (marqué A et B)
  – 1 x interrupteur à glissière
  – 1 x émetteur et 1 x récepteur IR
  – 1 x voyant vert de fonctionnement
  – 1 x Led rouge sur la broche 13
  – 1 x bouton reset
• Interfaces:
  – 1 x port micro-USB pour la programmation et compatible HID
  – 8 broches d’E/S (dont 7 entrées et 1 sorties analogiques et 5 PWM))
  – 1 x I2C, 1 x UART
  – 1 x GND et 3,3 Vcc
  – 7 x touches tactiles capacitives (entrées analogiques)
• Courant maxi par broche: 7 mA
• Dimensions: Ø 51 mm
• Poids: 9 g

Référence Adafruit: 3333
