Module PWM vers 2 analogiques DFR1037 remise

Description

Présentation et fonctionnalités :

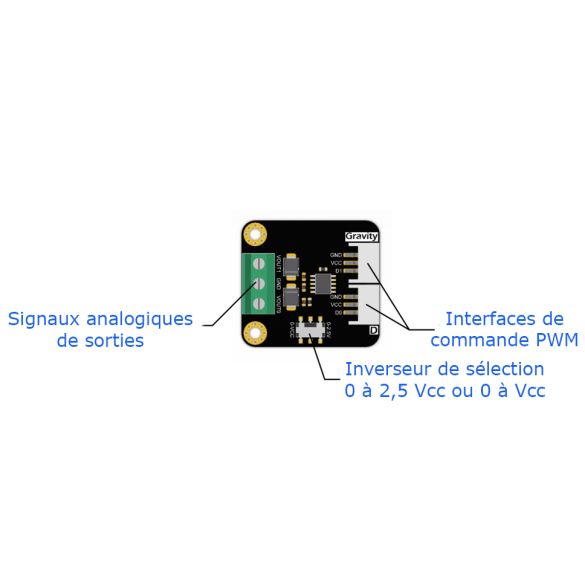

Module DAC Gravity convertissant 2 signaux PWM en 2 signaux analogiques de précision ajustables entre 0 et 2,5 Vcc ou 0 et Vcc (sélection via inverseur).

Programmation et communication :

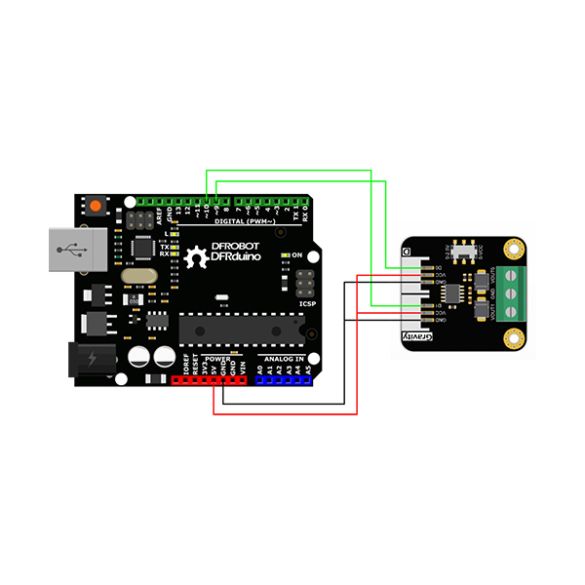

Ce module se raccorde sur 2 E/S digitales (PWM) d’une carte compatible Arduino ou directement sur un shield d’expansion E/S via les cordons inclus.

DFRobot met à dispositions une librairie et des exemples de programmes pour cartes compatibles Arduino, voir fiche technique.

Connectique :

Les sorties analogiques sont accessibles sur des borniers à vis.

Exemple d’application :

Contrôle de vitesse moteur, contrôle de volume sonore, réglage de luminosité, etc.

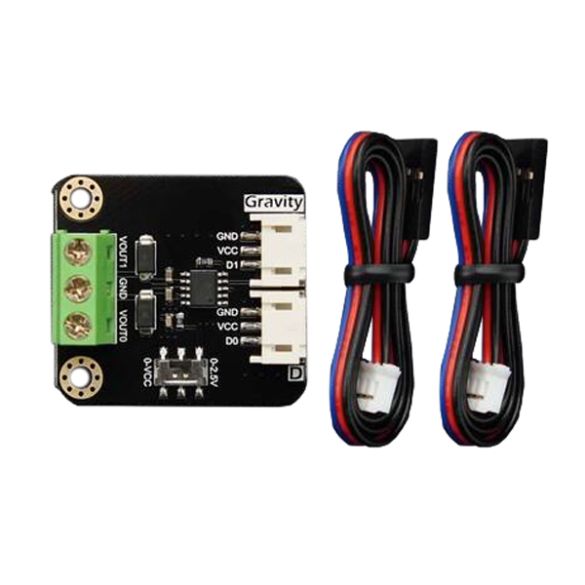

Contenu :

– 1 x module DAC PWM vers analogiques DFR1037
– 2 x cordons Gravity

Caractéristiques :

• Alimentation : 3,3 à 5 Vcc
• Interface : 2 x digitales (PWM)
• Circuit DAC : GP8501
• Résolution : 8 bits
• Tensions de sortie (sélection via inverseur) :
  – 0 à 2,5 Vcc
  – 0 à Vcc (tension d’alimentation du module)
• Plage de valeur : 0 à 255
• Précision : 0,5 %
• Dimensions : 35 x 32 x 11,6 mm

Référence DFRobot : DFR1037
