Présentation et fonctionnalités :

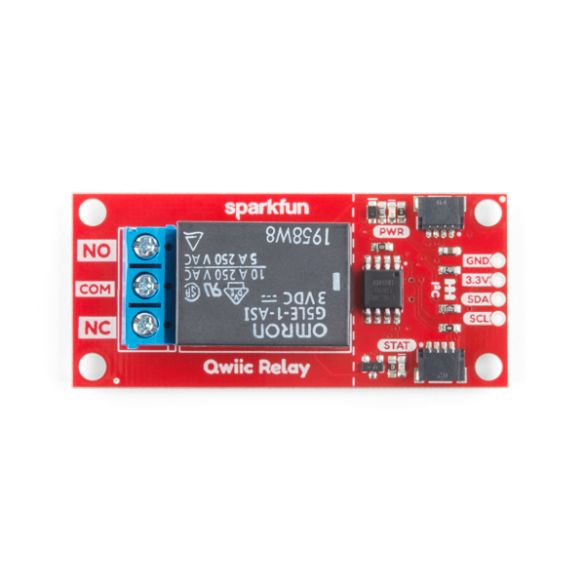

Module Qwiic à un relais inverseur à sorties sur borniers à vis. Il permet de faire commuter une charge jusqu’à 5,5 A/230 Vac.
Une LED donne l’état de commutation du relais.
Programmation et communication :
Ce module communique en I2C avec un microcontrôleur compatible Arduino (niveau logique : 3,3 V).
Un guide d’utilisation, uniquement en anglais, avec librairies et exemples de codes pour l’IDE Arduino est disponible en ligne.
Connectique :
La sortie relais est accessible sur un bornier à poussoir.

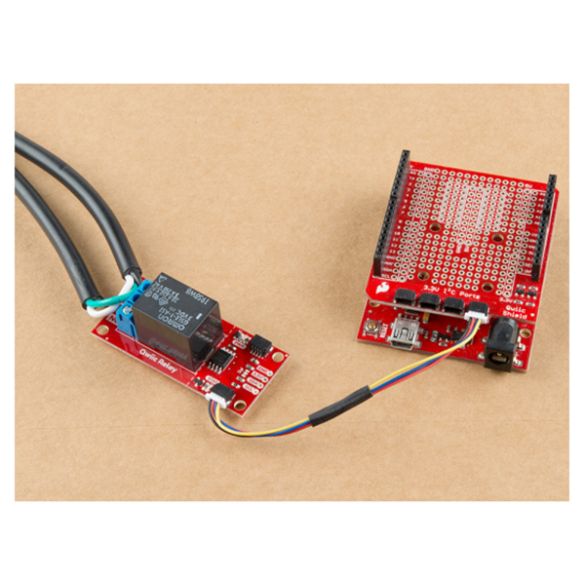

Ce module dispose d’un connecteur I2C Qwiic de Sparkfun / Stemma QT d’Adafruit. Un cordon compatible est à prévoir, voir kits et connectique.
Le bus I2C est aussi disponible sur 4 pastilles (connecteur à souder à prévoir, voir MH100).
Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade avec d’autres modules.
Caractéristiques :
- Alimentation : 1,7 à 3,6 Vcc
- Consommation : 100 mA
- Niveau logique : 3,3 Vcc
- Sorties : 1 x 1 RT 5,5 A/230 Vcc
- Interfaces :
– I2C sur connecteur Qwiic / Stemma QT
– I2C sur pastilles - Adresse I2C : 0x18 (0x19 via pontet à souder)
- LEDs :
– alimentation
– état du relais - Dimensions : 54 x 22 mm
Référence Sparkfun : COM-15093
