Description
Présentation et fonctionnalités :

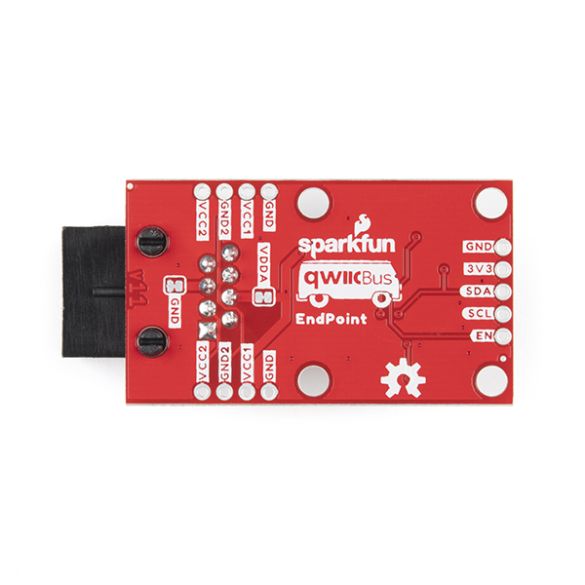

Module QwiicBus Endpoint s’utilisant par paire prévu pour faire communiquer un module I2C Qwiic ou Stemma QT avec une carte compatible via un cordon RJ45.
Programmation et communication :
Sparkfun met à disposition un guide d’utilisation, uniquement en anglais, comprenant exemples de câblages, voir fiche technique.
Connectique :
Ce module est compatible avec les interfaces I2C sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun. Cordon compatible non inclus, voir kits et connectique.
Les modules Qwiic et Stemma QT comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.
Le bus I2C est également accessible sur des pastilles femelles à souder (voir connecteur MH100).
Application et exemple :
Création d’un réseau de capteurs dans votre maison, liaison sur une grande distance protégée contre les interférences électromagnétiques (moteur de voiture par exemple), etc.
Remarques :
Ce module s’utilise par paire, un QwiicBus connecté au module ou capteur et un second connecté au microcontrôleur.
Un cordon RJ45 est à prévoir séparement, voir articles conseillés.
Caractéristiques :
- Alimentation : 2,3 à 5,5 Vcc
- Interface I2C :
– sur connecteur Qwiic de Sparkfun ou Stemma QT d’Adafruit
– sur pastilles femelles au pas de 2,54 mm (connecteur mâle à souder inclus) - Fréquence I2C maxi : 1 MHz
- Distance maxi : 30 m
- Dimensions : 25,7 x 17,7 mm
Référence Sparkfun : COM-16988
Photos CC BY 2.0
