Module Robo Pico

Description

Présentation et fonctionnalités :

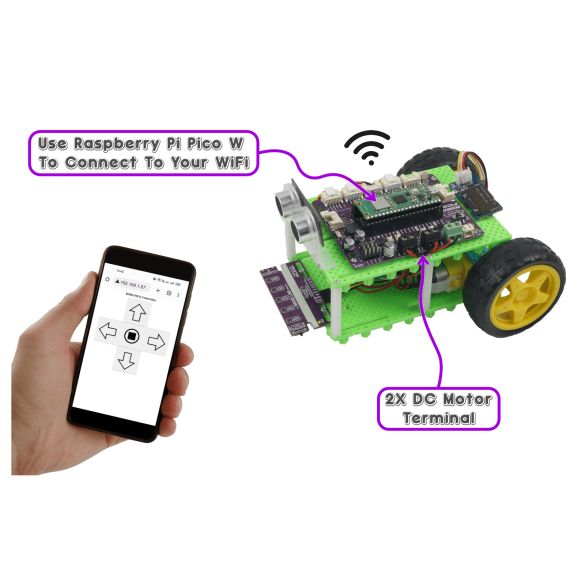

Le module Robo Pico est prévu pour faciliter la réalisation de projets robotiques depuis une carte Raspberry Pi Pico.

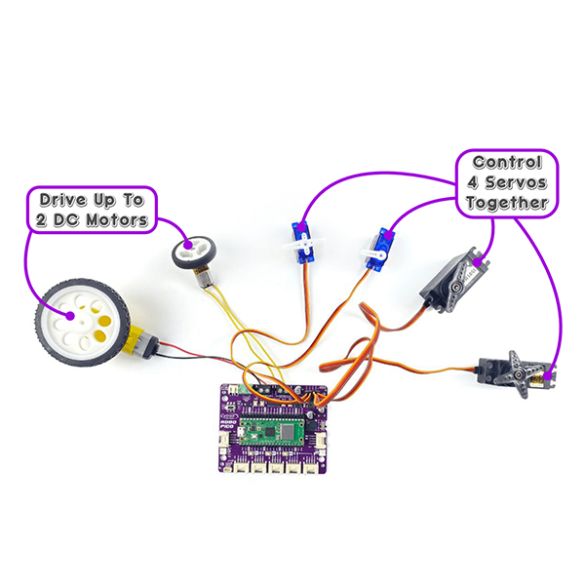

Cette platine permet de piloter 2 moteurs CC 1 A maxi et est équipée de 4 ports pour servomoteurs et 7 entrées/sorties pour modules Grove.

Elle s’utilise de manière autonome en connectant un accu LiPo 3,7 Vcc.

Programmation et communication :

Cytron propose un guide avec plusieurs exemples d’utilisation combinés à des programmes MicroPython.

Des exemples de programmes pour l’IDE Arduino et pour CircuitPython sont également disponibles sur le Github de Cytron.

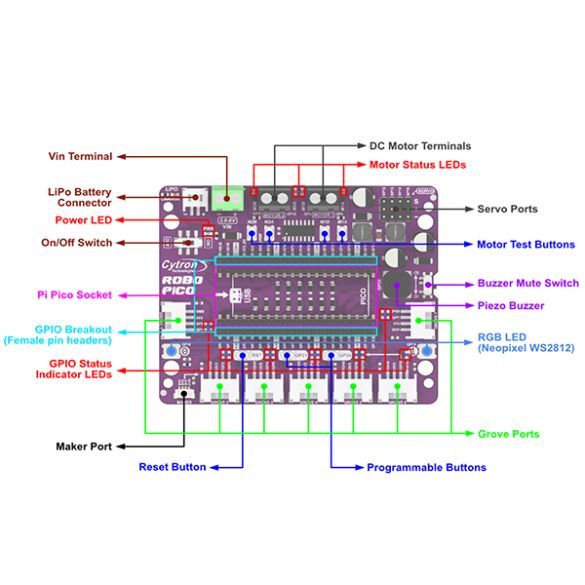

Connectique :

Cette carte donne accès à plusieurs E/S de la carte Pico sur 7 connecteurs Grove. Chaque connecteur Grove donne accès à une sortie 3,3 Vcc, une masse et deux E/S.

Toutes les E/S de la carte Pico sont également accessibles sur deux connecteurs latéraux femelles sérigraphiés facilitant le repérage des broches.

Les 4 sorties servomoteurs sont disponibles sur des broches mâles au pas de 2,54 mm (GND, Vcc, signal).

Les sorties pour moteurs CC sont disponibles sur des borniers à vis.

Contenu :

– 1 x carte Robo Pico
– 4 x cordons Grove vers connecteurs femelles
– 1 x tournevis
– 4 x support adhésifs

Remarques :

La carte Raspberry Pi Pico, l’accu LiPo et les moteurs sont à prévoir séparément.

La polarité du connecteur JST pour LiPo est inversée par rapport aux accus proposés sur notre site : une modification du connecteur JST de l’accu est requise.

Caractéristiques :

• Alimentation :
  – 5 Vcc via le port micro-USB de la carte Pico
  – 3,6 à 6 Vcc via le bornier à vis
  – via un accu LiPo 3,7 Vcc (circuit de charge intégré)
• Sorties moteurs : 2 x 1 A (1,5 A en pic < 1,5 s)
• Inverseur marche-arrêt
• Bouton reset
• Interfaces Grove : digitales, analogiques, I2C, SPI et UART
• LEDs d’activité pour les ports Grove
• Courant maxi sur les ports Grove : 300 mA au total
• 1 x port Cytron Maker
• 2 x LEDs RGB compatible NeoPixel^®
• 2 x boutons-poussoirs programmables
• Buzzer (désactivable via inverseur)
• LED d’alimentation
• Température de service : -20 à 85 °C
• Dimensions : 88 x 72 mm
• Poids :

Référence Cytron : V-ROBO-PICO
