Module RS485 Gravity DFR0845 spécial

Description

Module Gravity permettant d’ajouter une interface RS485 sur borniers à vis à votre projet à microcontrôleur. Ce module communique avec une carte compatible Arduino^® via une liaison UART.
L’interface RS485 permet d’obtenir des distances de transmission importantes.

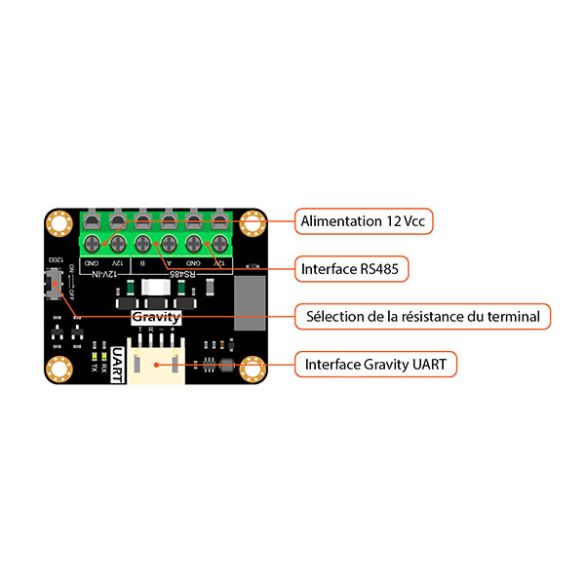

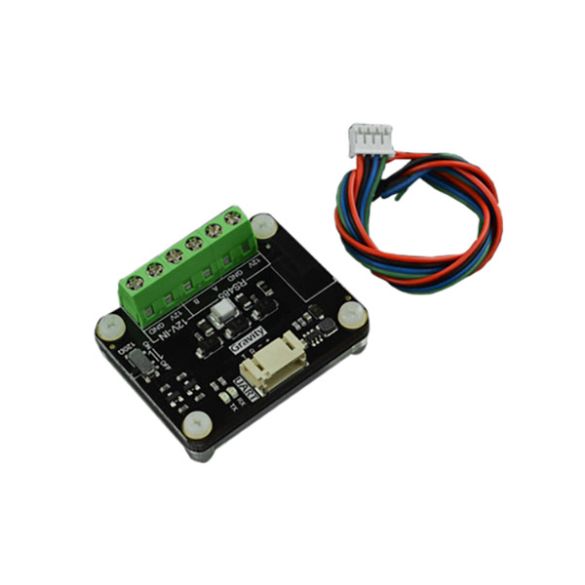

Cette interface se raccorde sur le port UART d’un microcontrôleur compatible ou directement sur les shields d’expansion Gravity via le cordon inclus.

DFRobot met à dispositions des exemples de programmes pour cartes compatibles Arduino, voir fiche technique.

Applications: systèmes de monitoring industriels, datalogger, outils de diagnostics embarqués, etc.

Caractéristiques:

• Alimentation:
  – partie logique: 3,3 à 5 Vcc via le connecteur Gravity
  – partie RS485: 12 Vcc via un bornier à vis.
• Interface: UART
• Vitesse de transmission RS485: 1 Mbps
• Interface RS485:
  – sortie: 12 Vcc/160 mA maxi
  – isolation: 3000 Vcc
• Température de service: -40 à 105 °C
• Dimensions: 47 x 37 mm

Référence DFRobot: DFR0845
