Module RTC DS1307 103030277

Description

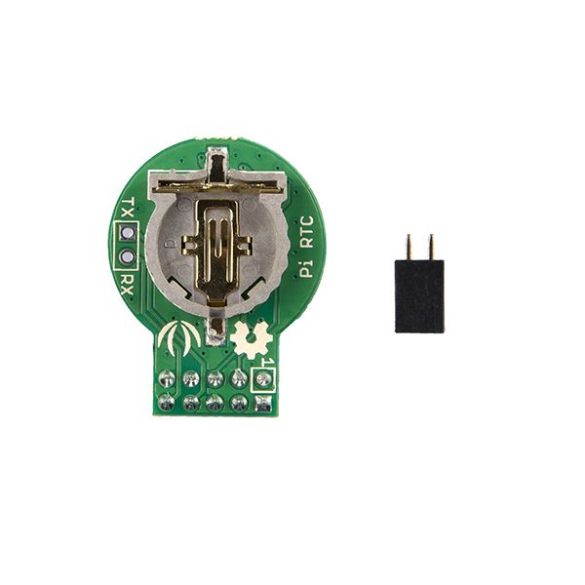

Module basé sur un DS1307 permettant d’ajouter une fonction horloge temps réél à une carte Raspberry Pi. Ce module s’enfiche simplement dans le port GPIO de la carte Raspberry Pi et communique via le bus I2C.

Seeedstudio met à disposition un guide d’utilisation, uniquement en anglais, avec librairie et exemples de programmes Python.

Remarques: les broches Rx/Tx de la carte Raspberry Pi sont occupées par ce module mais non utilisées. Un connecteur inclus à souder permet d’accéder à ces deux broches.

Caractéristiques:

• Alimentation: via le port GPIO de la carte Raspberry Pi
• Sauvegarde: nécessite pile CR1225, non incluse
• Compatibilité: Raspberry Pi 3B+, 4B et Zero
• Informations:
  – secondes, minutes et heures
  – jour, mois, année, jour de la semaine
  – format 12 ou 24 h
  – correction années bissextiles jusque 2100
  – fonction alarme
• Interface: I2C
• Adresse I2C: 0x68​

Référence Seeedstudio: 103030277
