Description
Ce wattmètre numérique de DFRobot compatible Gravity permet la mesure de la consommation d’une charge jusqu’à 26 Vcc/8 A.

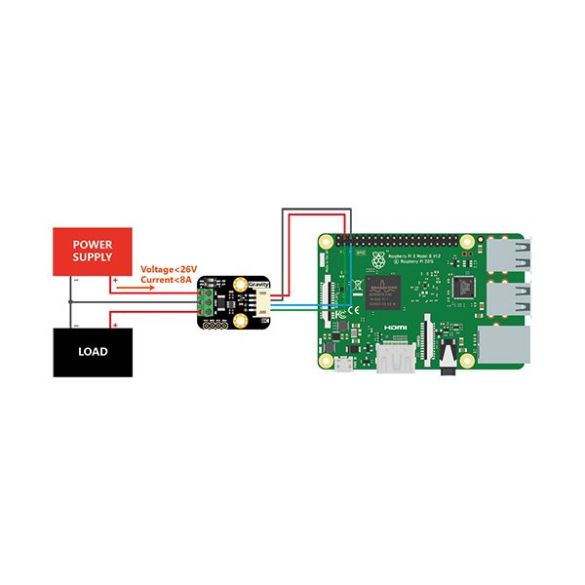

Ce module communique avec un microcontrôleur compatible Arduino® ou Raspberry Pi via le bus I2C. La charge et son alimentation se raccordent simplement sur un bornier à vis.
L’utilisation d’une librairie disponible gratuitement en téléchargement est nécessaire pour l’utilisation de ce capteur.

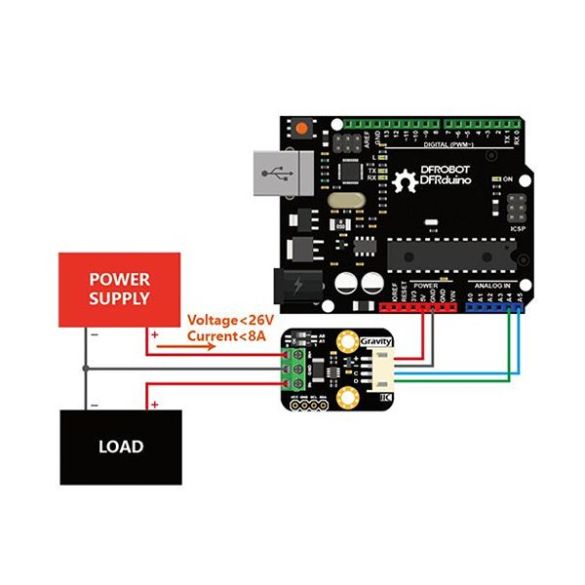

Ce module se raccorde sur le port I2C d’une carte compatible Arduino® ou directement sur le shield d’expansion E/S via le cordon inclus.
Applications: visualisation de la consommation d’une charge, surveillance de l’état d’une batterie, surveillance de systèmes à panneaux solaires, etc.
Remarque: cet énergiemètre nécessite une calibration avant utilisation. La méthode est détaillée en fiche technique.
Caractéristiques:
- Alimentation: 3,3 à 5,5 Vcc
- Plage de tension: 0 à 26 Vcc
- Erreur de mesure relative:
– tension: < ±0,2 %
– courant: < ±0,2 % - Résolution:
– tension: 4 mV
– courant: 1 mA - Plage de puissance mesurée: 0 à 206 W
- Résolution: 20 mW
- Interface: Gravity I2C
- Adresse I2C: sélectionnable via inverseurs (0x40, 0x41, 0x44 et 0x45)
- Dimensions: 30 x 22 mm
- Poids: 4 g
Référence DFRobot: SEN0291
