Description
- Monture essentielle pour les expériences et les systèmes OEM
- Prix économique
- Versions de 0,5″ à 4,0″ de diamètre disponibles
- Vis de réglage M6 x 0,25 (101,6 TPI)

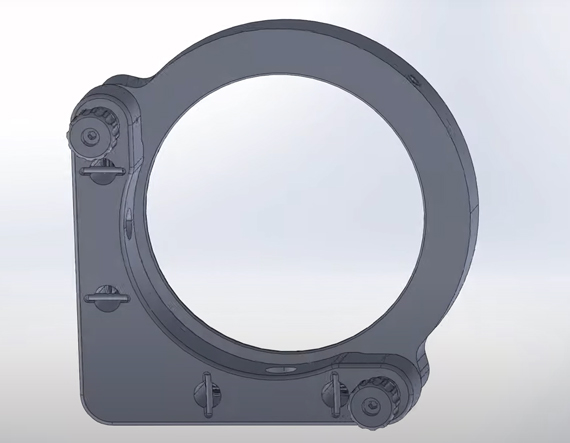

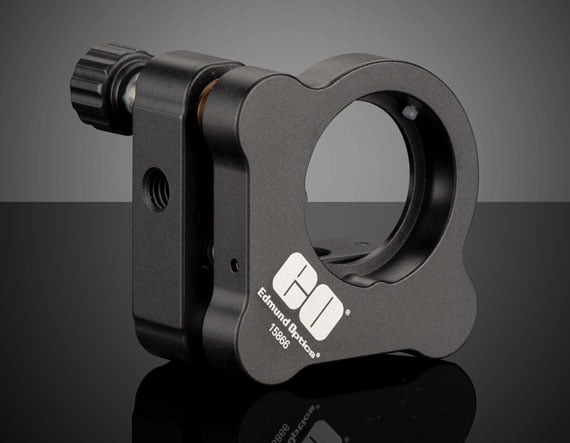

Les Montures Miroirs Optiques Cinématiques E-Series offrent de nombreuses caractéristiques de grande valeur, essentielles pour les applications de R&D, de prototypage et d’intégration dans des systèmes. Les montures sont proposées avec 2 vis pour le réglage de l’inclinaison des optiques et l’alignement (±3,5°). Les vis de réglage M6 x 0,25 (101,6 TPI) permettent un déplacement doux et sans à-coups et peuvent être actionnées à la main ou avec une clé Allen (taille de clé de 2 mm). Les molettes de réglage sont amovibles pour créer un facteur de forme plus compact. Les Montures Miroirs Optiques Cinématiques E-Series comportent des trous de montage avec un contre-alésage conçu pour recevoir du matériel de montage M4 ou 8-32, et des filetages internes M6 x 1,0 pour une plus grande polyvalence de montage et une compatibilité directe avec les Tiges de Montage en Acier Inoxydable TECHSPEC® et les Tiges à Pied.
Informations techniques
| E-Series Kinematic Circular Optical Mounts | |||||
| A (mm) | B (mm) | C (mm), Nominal | Optical Diameter D1 (mm) | Clear Aperture D2 (mm) | Stock No. |
| 25.4 | 43.5 | 39.5 | 12.7/12.5 | 10 | #15-865 |
| 25.4 | 43.5 | 39.5 | 25.4/25.0 | 23 | #15-866 |
| 38.1 | 70.1 | 41.5 | 50.8/50.0 | 49 | #15-867 |
| 50.8 | 98.9 | 49.5 | 76.2/75 | 72 | #15-868 |
| 63.5 | 123.5 | 54.5 | 101.6/100 | 97 | #15-869 |
