Description
Présentation et fonctionnalités :
Moteur CC sans balais (brushless ou BLDC) DCM4109 NEMA 23 offrant une vitesse de rotation à 170 tr/min pour un couple de 51 kg.cm.
Un capteur à effet Hall est prévu pour déterminer la vitesse de rotation du moteur.
Programmation et communication :
Ce moteur doit être contrôlé par un driver pour moteur à courant continu sans balais.

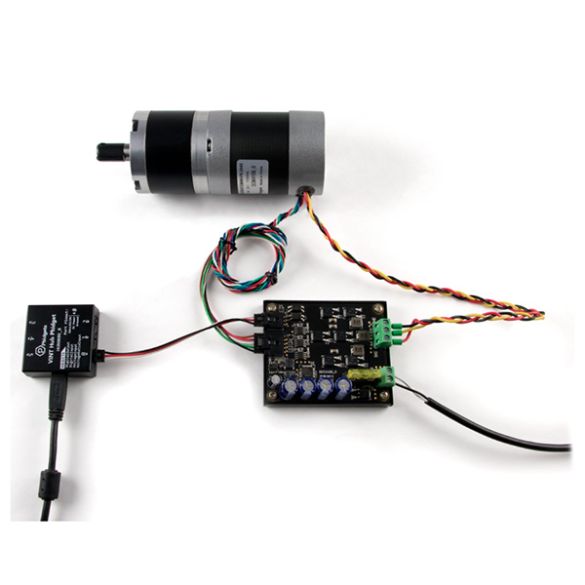

Il est compatible avec la carte de commande moteurs VINT DCC1100_0.
Connectique :
Les 3 broches moteurs sont accessibles sur 3 cordons avec picots mâles.
Les broches du capteur à effet hall sont disponibles sur un connecteur Molex 5 broches.
Caractéristiques :
- Alimentation : 24 Vcc
- Puissance : 115 W
- Vitesse nominale : 170 tr/min
- Réduction : 23:1
- Couple nominal : 51 kg.cm
- Courant nominal : 7 A
- Résistance de la bobine : 370 mΩ
- Diamètre de l’axe : 12 mm
- Longueur des fils : 300 mm
- Température de service : -20 à 40 °C

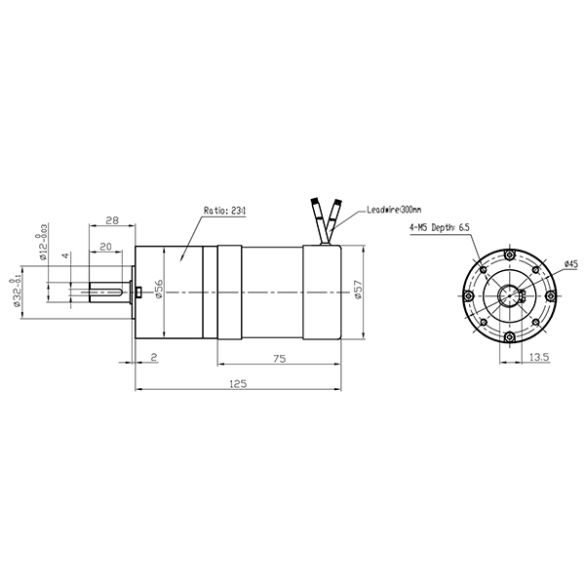

- Dimensions : Ø 57 x 125 mm
