Motoréducteur 3272_3 remise

Description

Présentation et fonctionnalités :

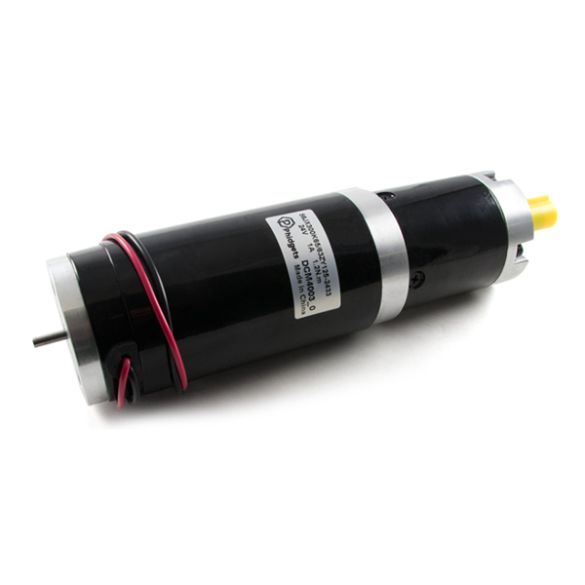

Motoréducteur avec axe arrière pour encodeur offrant un couple très élevé et une faible vitesse de rotation.

Programmation et communication :

Ce motoréducteur est pilotable avec la carte Phidgets Vint DCC1000_0.

L’axe arrière est compatible avec l’encodeur rotatif HKT22.

Connectique :

L’alimentation se raccorde sur deux fils dénudés.

Remarque :

Le réducteur supporte un couple maxi de 306 kg.cm. A un couple supérieur, l’engrenage pourrait être endommagé.

Caractéristiques :

• ​Alimentation : 24 Vcc
• Consommation :
  – nominale : 2,2 A
  – bloqué : 10,8 A
• Vitesse : 53 tr/min
• Couple :
  – nominal : 136,6 kg.cm
  – bloqué : 1200 kg.cm
• Réduction : 46,7:1
• Charge maxi :
  – axiale : 200 N
  – radiale : 100 N
• Longueur des câbles : 300 mm
• Diamètres des axes :
  – sortie : 12 mm (avec méplat)
  – encodeur : 4 mm (avec méplat)
• Dimensions : Ø62 x 207 mm
• Fixation du moteur par 4 vis M4 (non livrées)
• Poids : 1,7 kg

Référence Phidgets : 3272_3
