Description
Présentation et fonctionnalités :

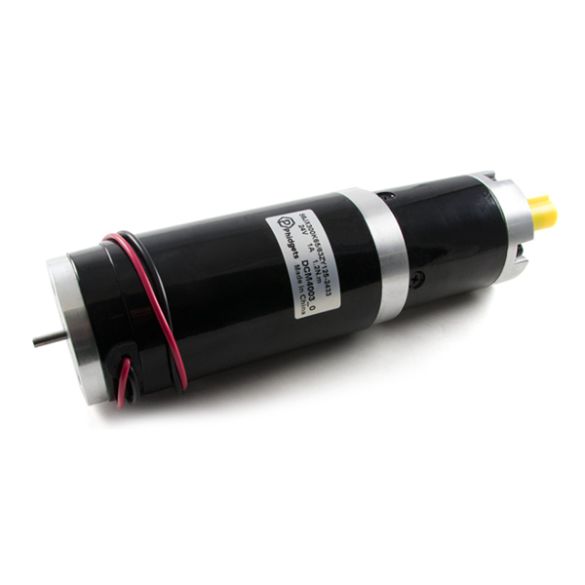

Motoréducteur avec axe arrière pour encodeur offrant un couple très élevé et une faible vitesse de rotation.
Programmation et communication :
Ce motoréducteur est notamment pilotable avec la carte Phidgets Vint DCC1000_0.
L’axe arrière est compatible avec l’encodeur rotatif HKT22.
Connectique :
L’alimentation se raccorde sur deux fils dénudés.
Remarques :
Le réducteur supporte un couple maxi de 500 kg.cm. Un couple supérieur pourrait endommager l’engrenage.
Caractéristiques :
- Alimentation : 24 Vcc
- Consommation :
– nominale : 6,5 A
– bloqué : 22 A - Vitesse : 50 tr/min
- Couple :
– nominal : 153 kg.cm
– bloqué : 966,6 kg.cm - Réduction : 65:1
- Charge maxi : 500 kg.cm
- Dimensions :
– diamètre de l’axe : 12 mm (avec méplat)
– diamètre de l’axe arrière : 4 mm (avec méplat)
– fixation du moteur par 4 vis M4 (non livrées)
– longueur des câbles : 300 mm
– motoréducteur : Ø62 x 208 mm - Poids : 2,2 kg
Référence Phidgets : DCM4003_0
