Description
- Objectif de monture S pour capteurs jusqu’à ½ »
- Capteurs jusqu’à 5 mégapixels, taille de pixel de 1,4 µm
- Objectif haute résolution pour caméras sur circuit optimisé pour les courtes distances de travail
- Distances focales de 2 mm à 35 mm
- Modèles renforcés également disponibles

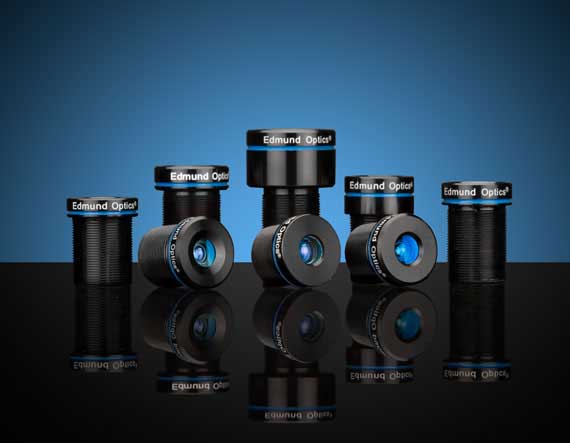

Les Objectifs M12 Blue Series TECHSPEC® pprésentent une performance à haute résolution, ainsi que la même polyvalence que nos Objectifs M12 Green Series M12 TECHSPEC®. Chaque objectif est constitué de plusieurs éléments en verre de précision montés dans un logement compact en aluminium. Ces objectifs peuvent se connecter à des caméras de Monture C en utilisant l’Adaptateur M12 x 0,5 pour Caméras de Monture C (#53-675) ou l’Adaptateur M12 X 0,5 pour Monture C avec Joint torique en caoutchouc (#59-241) pour les environnements sensibles aux vibrations. Les Objectifs M12 Blue Series TECHSPEC® sont parfaits pour les applications d’imagerie automobile, industrielle, et médicale. Les spécifications optiques sont disponibles en soumettant une Demande de Fichier optique.
Remarque : Accessoires d’Objectifs d’Imagerie TECHSPEC® μ-Video™ compatibles disponibles.
Edmund Optics a créé une large gamme d’Objectifs Monture S M12, conçus pour fournir une excellente résolution. Ces objectifs haute performance sont constitués de lentilles en verre de précision à l’intérieur d’un logement en métal. Chaque famille est optimisée pour des besoins spécifiques.
- Objectifs M12 Blue Series : conception haute résolution conjugée-finie, optimisés pour les distances de travail des applications de vision industrielle.
- Objectifs M12 Robustes Blue Series : version à stabilité renforcée de nos Objectifs M12 Blue Series, disposent des mêmes optiques.
- Objectifs M12 Green Series : conception conjuguée-finie, optimisés pour les distances de travail des applications de vision industrielle.
- Objectifs M12 Red Series : conception conjuguée-infinie, optimisés pour une performance haute résolution jusqu’à l’infini
- Objectifs M12 Série HEO : optiques pour environnements difficiles (Harsh Environments Optics, HEO), version hermétique de nos Objectifs M12 Red Series.
- Objectifs M12 à Lentille Liquide : Lentille liquide intégrée pour un focus électronique rapide.
Informations techniques
#58-207, 25mm FL f/2.5, Blue Series M12 Lens, Distortion Plot
#58-207, 25mm FL f/2.5, Blue Series M12 Lens, Relative Illumination Plot
#58-207, 25mm FL f/2.5, Blue Series M12 Lens, Working Distance versus Field of View Plot
#58-207, 25mm FL f/2.5, Blue Series M12 Lens, Modulated Transfer Function (MTF) Plot, 150mm Working Distance, f2.5
#58-207, 25mm FL f/2.5, Blue Series M12 Lens, Depth of Field Plot, 150mm Working Distance, f2.5
#58-207, 25mm FL f/2.5, Blue Series M12 Lens, Modulated Transfer Function (MTF) Plot, 400mm Working Distance, f2.5
#58-207, 25mm FL f/2.5, Blue Series M12 Lens, Depth of Field Plot, 400mm Working Distance, f2.5
| Dimensions | ||||
| Focal Length | A | B | C* | D |
| 2.0mm | 18.0mm | 21.7mm | 2.26mm | 4.75mm |
| 3.0mm | 14.0mm | 17.1mm | 4.8 – 4.7mm | 5.8mm |
| 4.0mm | 14.0mm | 19.7mm | 6.1 – 6.0mm | 4.4mm |
| 5.0mm | 14.0mm | 14.6mm | 4.0 – 3.9mm | 3.7mm |
| 6.0mm | 14.0mm | 14.1mm | 6.9 – 6.8mm | 4.5mm |
| 8.0mm | 14.0mm | 12.3mm | 8.8 – 8.6mm | 3.7mm |
| 10.0mm | 14.0mm | 17.0mm | 6.6 – 6.3mm | 3.7mm |
| 12.5mm | 15.0mm | 22.9mm | 10.1 – 9.7mm | 4.8mm |
| 17.5mm | 14.0mm | 20.7mm | 5.8 – 4.9mm | 7.6mm |
| 25.0mm | 18.0mm | 30.0mm | 8.5 – 6.5mm | 11.5mm |
*Specified for Optimized Working Distance of 150 – 250mm.
