Description
Présentation et fonctionnalités :
Oscilloscope 4 canaux 200 MHz doté d’un écran couleur LCD 7″ procurant un affichage très lisible, lumineux et contrasté.
- Technologie SPO (Super Phosphor Oscilloscope) : permet une excellente représentation des signaux et une persistance plus fluide et une excellente visualisation des phénomènes transitoires.
- Décodage des protocoles : I2C, SPI, UART, RS232, CAN et LIN
- Serveur Web intégré pour utilisation via réseau local Ethernet
De nombreux modes de déclenchement sont proposés et une interface utilisateur intuitive en français avec aide intégrée complète cet appareil.
Son design compact et moderne permet d’économiser de la place sur le plan de travail.

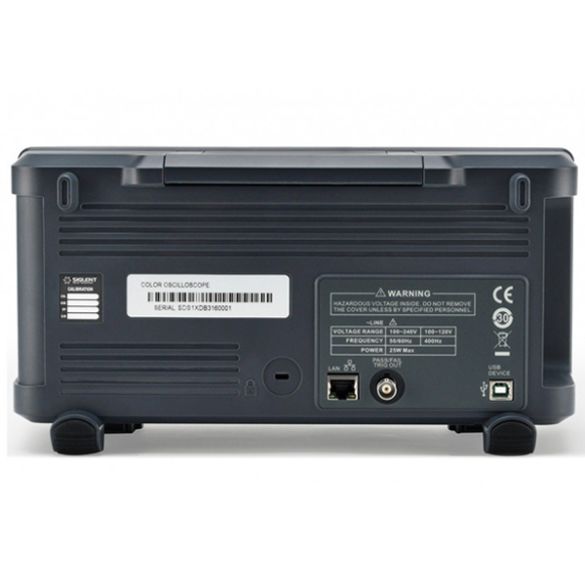

Connectique :
- USB : Pour sauvegarde des captures d’écran et mise à jour du firmware
- LAN (Ethernet) : Pour contrôle à distance via un navigateur web
Contenu :
– 1 x oscilloscope SDS1204X-E
– 4 x sondes PP215 200 MHz
– 1 x un cordon d’alimentation
– 1 x cordon USB B
– 1 x un guide de démarrage rapide.
Référence Siglent : SDS1204X-E
Caractéristiques :
- Afficheur : TFT-LCD 7″ 800 x 480 pixels (178 mm de diagonale)
- Entrées : 4 canaux
- Fréquence d’échantillonnage :
– 1 GSa/s sur un ou deux canaux
– 4 x 500 MSa/s sur 4 canaux - Profondeur mémoire : 4 x 7 Mpoints par voies ou 2 x 14 Mpoints
- Bande passante : 4 x 200 MHz
- Résolution verticale : 8 bits
- Couplage : AC, CC et GND
- Tension d’entrée : ≤ 400 Vpk (CC + AC crête)
- Base de temps : 1 ns/Div à 100 s/Div
- Sensibilité : 500 µV/Div à 10 V/Div
- Fonction mathématique : +, -, *, /, FFT; d/dt, ∫dt et √
- Déclenchement : front, vidéo, impulsion, pente, alterné, abandon et motif
- Mesures automatiques : 38
- Historique des enregistrements de formes d’ondes : 80000 trames maxi
- Interfaces :
– 1 x port USB frontal prévu pour connecter le dongle WiFi ou une clé USB (dongle ou clé USB non inclus)
– 1 x port USB B pour utilisation sur un PC
– 1 x port RJ45 Ethernet - Alimentation : 230 Vac
- Température de service : 10 à 40 °C
- Dimensions : 312 x 133 x 151 mm
- Poids : 2,6 kg sans accessoires
