Passerelle LoRaWAN M2 114993080 tendance

Description

Présentation et fonctionnalités :

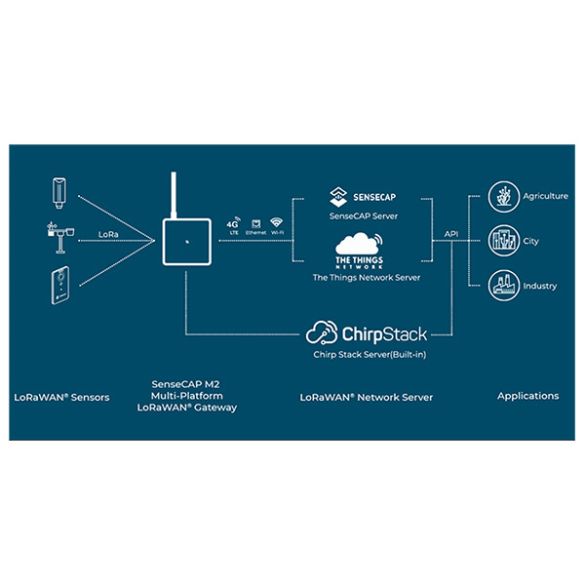

La passerelle LoRaWAN SenseCAP M2 de Seeed Studio est prévue pour connecter un réseau LoRa à un réseau IP en WiFi, Ethernet ou 4G (nécessite une carte nano SIM).

Cette passerelle est compatible avec les serveurs IoT LoRaWAN : AWS, The Things Network et ChirpStack.

Le sans fil LoRa, dédié aux objets connectés, permet aux utilisateurs d’envoyer des données et d’atteindre des portées extrêmement longues à des débits de données faibles.

Programmation et communication :

La passerelle SenseCAP M2 dispose de bandes de fréquences LoRaWAN standard préconfigurées à utiliser pour différentes régions (EU868 Europe 868 Mhz par défaut).

La gestion de la passerelle s’effectue grâce à une page Web.

Seeed Studio propose un guide d’utilisation, uniquement disponible en anglais.

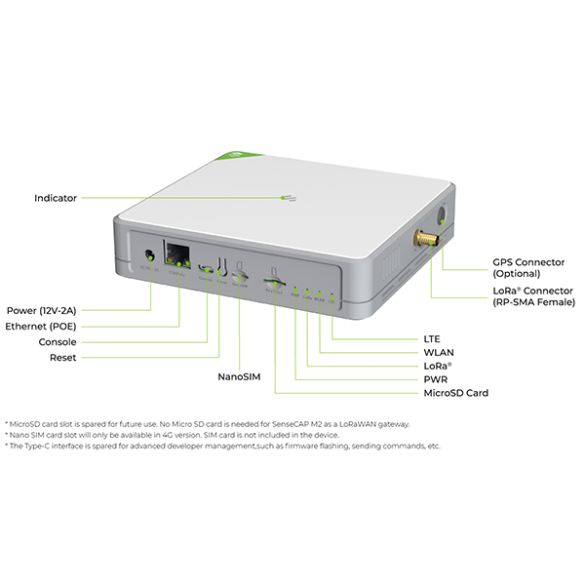

Connectique :

Les interfaces Ethernet et USB Type-C sont accessibles sur la face avant de la passerelle.

Cette passerelle peut être alimentée :
– via l’adaptateur secteur 12 Vcc inclus
– en connectant le port RJ45 à un réseau local PoE

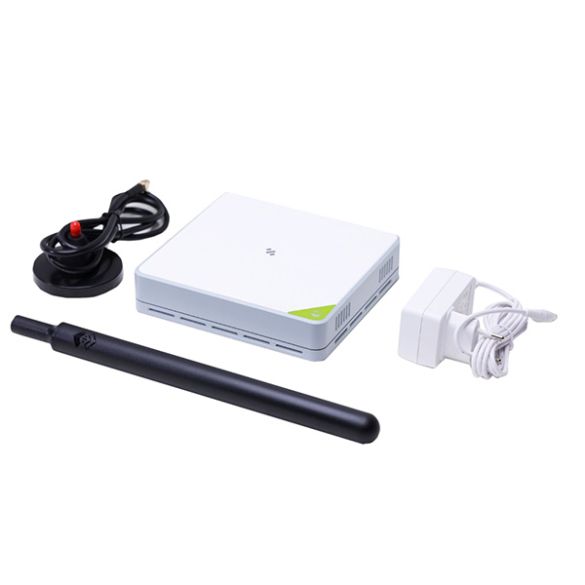

Contenu :

– 1 x passerelle SenseCAP M2
– 1 x antenne LoRa
– 1 x support droit pour antenne (avec fil à connecteur RP SMA mâle)
– 1 x adaptateur secteur 12 Vcc/2 A

Remarques :

Pour une utilisation en extérieur, un coffret étanche (IP66) est disponible séparément, voir 38638.

Nécessite une carte nano SIM 4G.



Référence Seeed Studio : 114992981

Caractéristiques :

• Alimentation :
  – 12 Vcc/2 A sur connecteur d’alim. 5,5 x 2,1 mm (alim. incluse)
  – 40 à 57 Vcc via PoE (Power-over-Ethernet)
• Microprocesseur : MT7628 à 580 MHz
• Mémoire RAM : 128 MB DDR2
• Mémoire Flash : 30 MB
• Emetteur-récepteur LoRa : Semtech SX1302
• Canaux : 8
• Portée : 10 km (théorique)
• Interfaces :
  – WiFi : 2,4 GHz 802.11 b/g/n (antenne intégrée)
  – Ethernet RJ45 10/100 Mbps
  – 4 G
  – port USB Type-C femelle : accès à la console
• Fréquences 4G :
  – LTE-FDD : B1, B3, B7, B8 et B20
  – LTE-TDD : B38, B40 et B41
  – WCDMA : B1 et B8
  – GSM : 900 et 1800MHz
• Débits 4G :
  – LTE-FDD : 150 Mbps (DL) et 50 Mbps (UL)
  – LTE-TDD : 130 Mbps (DL) et 30 Mbps (UL)
• Débits UMTS :
  – DC-HSDPA : 42 Mbps (DL), HSUPA : 5,76 Mbps (UL)
  – WCDMA : 384 Kbps (DL) et 384 Kbps (UL)
• Lecteur de carte nano SIM
• Connecteur RP SMA femelle pour antenne LoRa incluse
• LEDs d’indication :
  – alimentation
  – Ethernet
  – système
  – WiFi
  – LTE
• Température de service : -20 à 55 °C
• Dimensions : 150,6 x 135 x 34 mm
