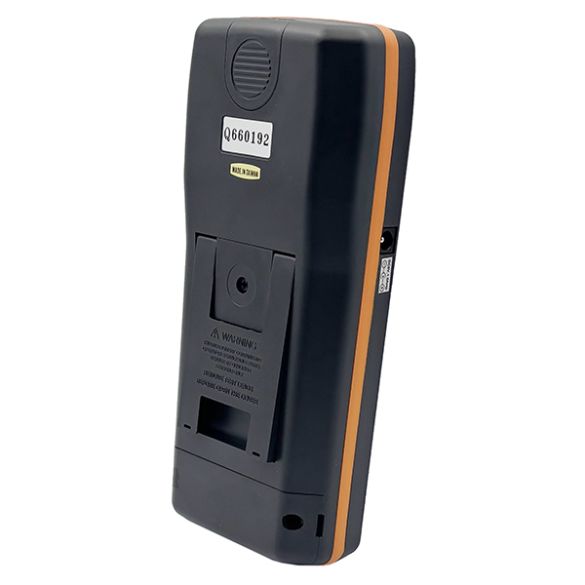

Pont RLC FI920RLC

Description

Présentation et fonctionnalités :

Le FI920RLC est un pont de mesure RLC portable, compact et précis, doté de la fonction SmartCheck qui détecte automatiquement le type de composant connecté et sélectionne le mode de mesure approprié.

Un pont RLC est un instrument de mesure utilisé pour déterminer avec précision les valeurs des résistances (R), inductances (L) et capacités (C) d’un composant électronique.

• Affichage 20000 points rétro-éclairé
• Mesure de résistance jusqu’à 200 MΩ
• Mesure de capacité jusqu’à 2 mF
• Mesure d’inductance jusqu’à 2000 H
• Fréquences de test : 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Mesure des facteurs D et Q et angle de phase
• Mode tolérance et modes série/parallèle
• Indicateur de pile faible

Programmation et communication :

Une interface RS232 est disponible sur ce pont RLC (nécessite un logiciel et un adaptateur RS232 vers USB non inclus).

Connectique :

Les composants peuvent être connectés :
– En les enfichant directement sur des connecteurs en face avant, facilitant les mesures ou,
– avec les cordons crocodiles inclus.

Référence Française d’Instrumentation : FI920RLC

Contenu :

– 1 x pont RLC FI920RLC
– 2 x cordons bananes vers crocodiles d’environ 10 cm
– 1 x notice d’utilisation en anglais uniquement

Caractéristiques :

• Alimentation :
  – pile 9 Vcc (non incluse)
  – ou adaptateur secteur 9 Vcc/1 A (non inclus, fiche 5,5 x 2,5 mm, voir PSU15RS)
• Afficheur 20000 points
• Plage de mesures :
  – résistance : 200 MΩ maxi
  – capacité : 2 mF
  – inductance : 2000 H
• Fréquence de test : 100 kHz maxi
• Interfaces : RS232 et USB
• Dimensions : 88 x 193 x 41 mm
• Poids : 580 g
