Récepteur sans fil Gravity TEL0142

Description

Présentation et fonctionnalités :

Récepteur sans fil Gravity 433 MHz prévu pour recevoir les signaux numériques d’un transmetteur TEL0140 (non inclus) ou du bouton auto-alimenté TEL0146 (non inclus) sur une portée de 15 m maxi (en intérieur).

Programmation et communication :

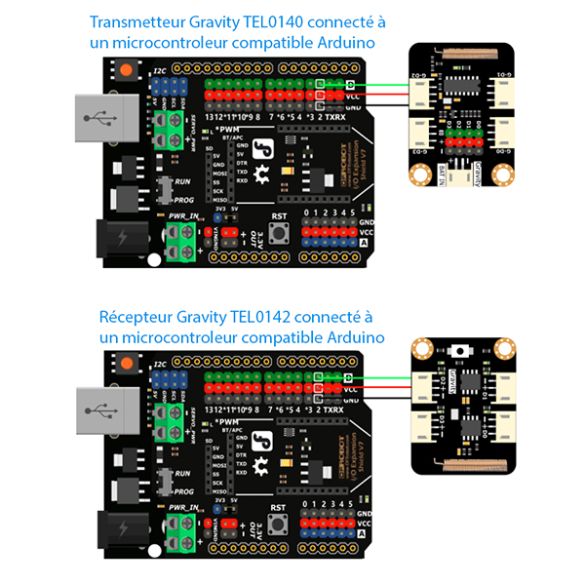

Ce récepteur se connecte et communique avec un microcontrôleur compatible Arduino via des E/S digitales.

Une fiche technique avec plusieurs exemples d’utilisation est disponible en ligne.

Connectique :

Ce module est équipé de 4 E/S digitales disponibles sur 4 embases JST PH 2.0 mm 3 contacts : Masse, Vcc et Signal.

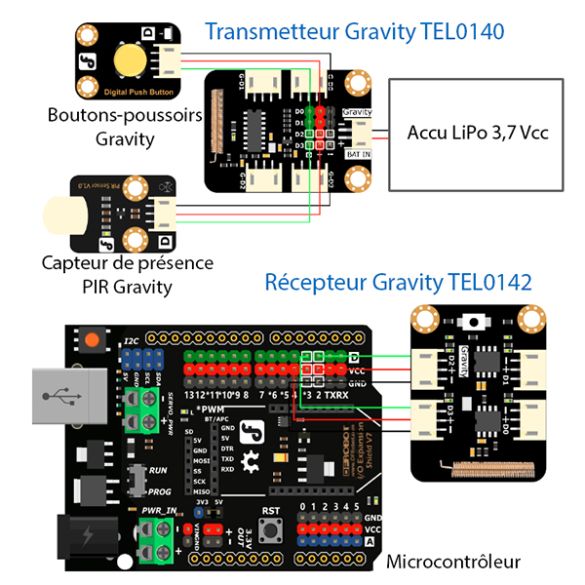

Ces E/S digitales sont à connecter (en fonction des E/S utilisées sur le transmetteur) sur un microcontrôleur compatible ou directement sur les shields d’expansion Gravity via le cordon inclus.

Exemples d’application :

Télécommande, sonnette sans fil, transmission de signaux sans fil, boutons filaire utilisés sans fil, etc.

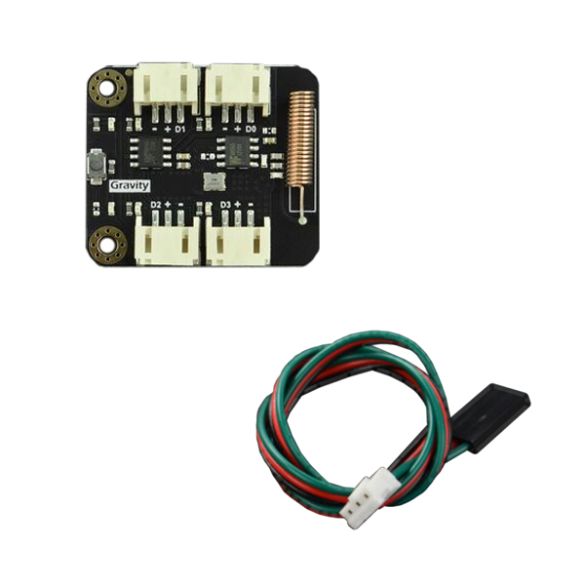

Contenu :

– 1 x module Gravity récepteur 433 MHz
– 1 x cordon digital Gravity

Remarques :

Nécessite un transmetteur 433 MHz Gravity, voir TEL0140 ou un bouton auto-alimenté TEL0146.

Un kit transmetteur + récepteur est également disponible, voir TEL0140-1.

Caractéristiques :

• Alimentation : 3,3 à 5 Vcc
• Consommation :
  – en émission : 6 mA à 5 Vcc
  – en veille : 3 mA en 5 Vcc
• Portée : 15 m en intérieur
• Fréquence : 433 MHz
• Interface : digitale
• Codage : EV1527
• Dimensions : 37 x 32 mm

Référence DFRobot : TEL0142
