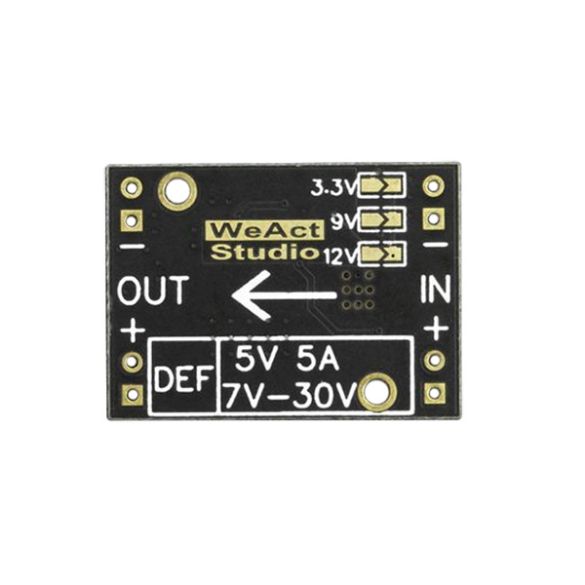

Régulateur 3,3 – 5 – 9 ou 12 Vcc DFR1015 disponible maintenant

Description

Présentation et fonctionnalités :

Module prévu pour délivrer une tension de 3,3 – 5 – 9 ou 12 Vcc depuis une tension comprise entre 7,5 et 30 Vcc.

Le réglage s’effectue par pontets à souder (5 Vcc par défaut).

Connectique :

L’entrée et la sortie sont accessibles sur des pastilles à souder.

Application et exemple :

Alimentation d’un projet électronique à partir d’une tension comprise entre 7,5 et 30 Vcc.

Contenu :

– 1 x convertisseur multi-tensions DC-DC DFR1015

Remarque :

Un échauffement important du circuit est possible et normal en fonctionnement.

Caractéristiques :

• Alimentation : 7,5 à 30 Vcc
• Tensions de sortie : 3,3 – 5 – 9 – 12 Vcc (réglable via pontets à souder)
• Courant de sortie :
  – 3,3 et 5 Vcc : 5 A maxi
  – 9 et 12 Vcc : 3,5 A maxi
• Protection contre les surchauffes
• Dimensions : 27,3 x 20 mm

Référence DFRobot : DFR1015
