Réveil ZIP Halo HD 5681

Description

Ce kit sans soudure inclut le nécessaire pour la réalisation d’une horloge didactique avec une fonction alarme. Ce réveil est basé sur un module Zip Halo HD associé à une carte micro:bit V1 ou V2 (non incluse).

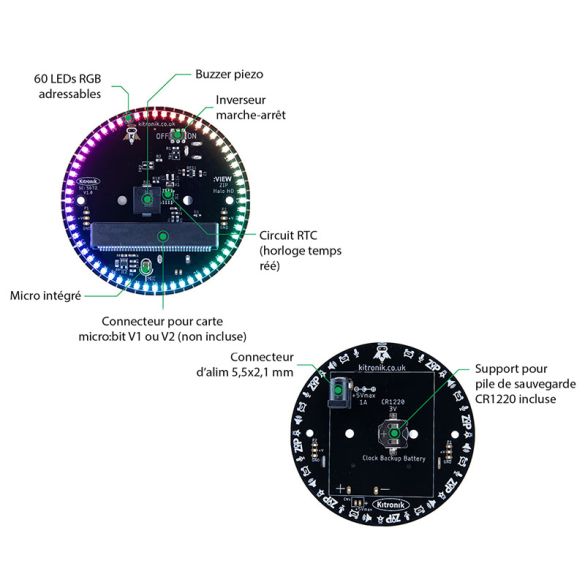

Le module Zip Halo HD comporte 60 LEDs RGB adressables, un micro, un buzzer piézo, un circuit RTC (horloge temps réel) et deux sorties 3 broches (Vcc, signal et GND) donnant accès aux E/S P1 et P2 de la carte micro:bit.

Les 60 LEDs RGB sont prévues pour fournir l’indication des heures, des minutes et des secondes.

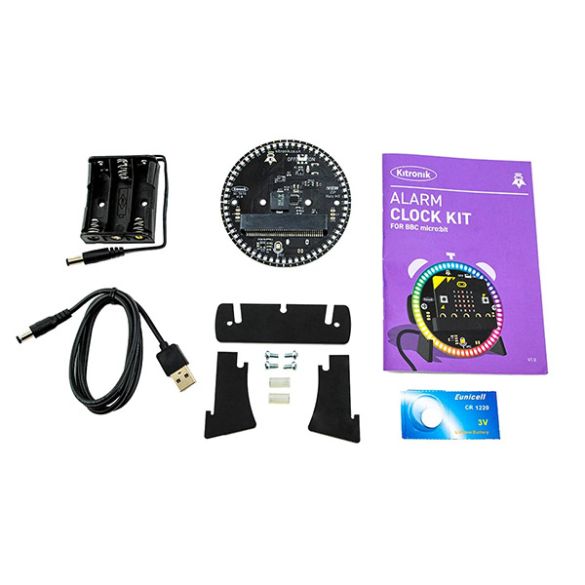

Contenu du kit:

• un module Zip Halo HD compatible micro:bit V1 et V2 modifié avec un connecteur d’alimentation 5,5 x 2,1 mm.
• un coupleur pour 3 piles AA avec connecteur 5,5 x 2,1 mm (piles non incluses).
• un cordon d’alimentation USB vers 5,5 x 2,1 mm (adaptateur secteur à sortie USB non inclus).
• un support en plastique avec la visserie nécessaire permettant de maintenir le Zip Halo HD.
• une pile CR1220 pour le circuit RTC de sauvegarde de l’heure en cas de coupure de la source d’alimentation.
• un guide d’utilisation en anglais.

Kitronik met à disposition plusieurs exemples de programmes en blocs pour Microsoft MakeCode:

• Réalisation d’une horloge basique.
• Réalisation d’une horloge ajustable.
• Utilisation de la fonction alarme.
• Création d’un réveil avec effets lumineux.

Ces guides d’utilisation sont uniquement disponibles en anglais et sont à retrouver sur le site de Kitronik ou en fiche technique.

L’utilisation de ce module avec Makecode nécessite une extension disponible en téléchargement directement via l’IDE, voir les guides d’utilisation en fiche technique.

Caractéristiques:

• Alimentation:
  – 4,5 Vcc via 3 piles AA non incluses
  – 5 Vcc via le connecteur 5,5 x 2,1 mm
• Consommation: 900 mA maxi (15 mA par led)
• Brochage:
  – Leds: P8
  – Micro: P0
  – Buzzer: P14
  – RTC: P19 et P20
  – Sorties P1 et P2 disponibles sur pastilles à souder (Vcc, Px et GND)
• Micro:
  – Sensibilité: -42 dBV/Pa
  – Rapport signal/bruit : 59 dB
• Dimensions: Ø 87 mm

Référence Kitronik: 5681 Kitronik Alarm Clock Kit with ZIP Halo HD
Compatible micro:bit V1 et V2
