Description
Présentation et fonctionnalités :

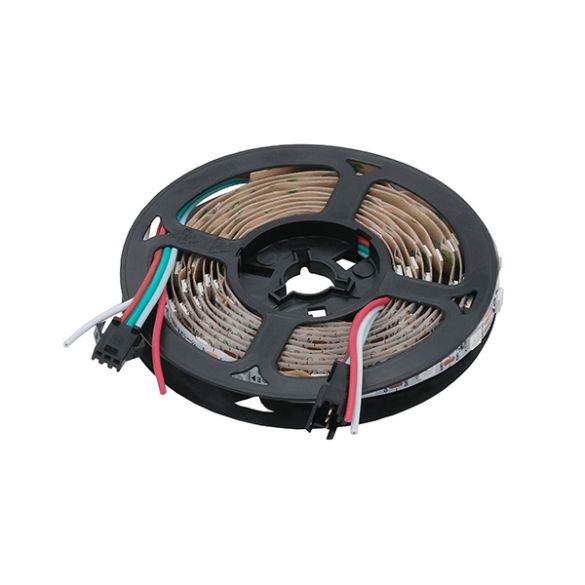

Ruban blanc de 2 m à 120 LEDs RGB adressables. Chaque LED est pilotable individuellement.
Le ruban peut être coupé à la longueur souhaitée entre chaque LED.
Fixation par adhésif.
Programmation et communication :
La communication avec un microcontrôleur compatible Arduino s’effectue via une broche digitale.
Un exemple de programme Arduino est disponible en fiche technique. Ces rubans sont compatibles avec la librairie® NeoPixel d’Adafruit.
Connectique :

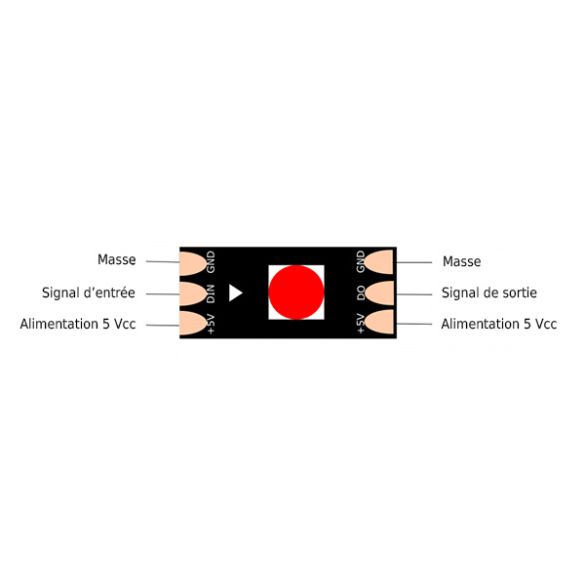

Brochage :
– Vcc : fils rouges
– Gnd : fils blancs
– Signal d’entrée : DIN sur fil vert
– Signal de sortie : DO sur fil vert également (pour mise en cascade d’un second ruban)
Les broches sont disponibles sur un connecteur 3 broches. L’alimentation et la masse sont également disponibles sur deux fils séparés.
Un schéma de câblage est disponible en photo 4.
Remarques :
Une source d’alimentation externe est nécessaire. Le ruban ne peut pas être alimenté directement par une carte à microcontrôleur.
Conformément aux nouvelles directives de l’U.E. en matière d’éco-conception, l’utilisation des rubans LEDs n’est pas appropriée pour un usage d’éclairage standard. Utilisation conseillée pour effets lumineux et décoration.
Caractéristiques:
- Alimentation : 5 Vcc
- Consommation : 0,2 W par LED (24 W au total)
- Type de LEDs : WS2812
- Angle de vision : 120 °
- Nombre de LEDs : 120 (60 LEDs par m)
- Dimensions : 10 mm x 2 m
