Description

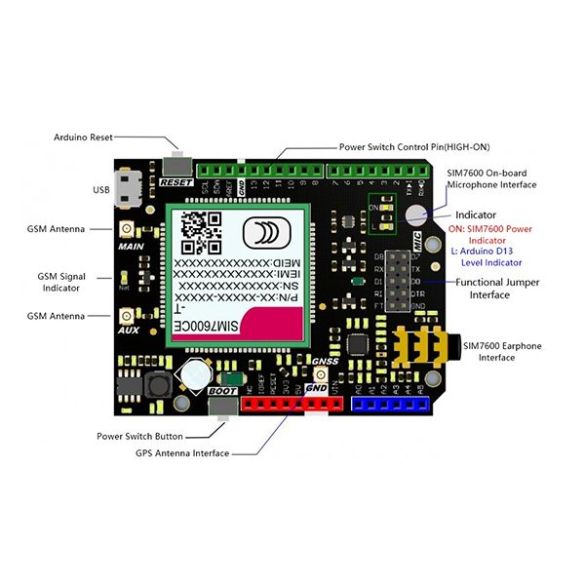

Shield DFRobot basé sur un circuit SimCom SIM7600CE autorisant une connexion 2G, 3G, 4G, LTE et l’accès à la géolocalisation. Ce shield communique avec un microcontrôleur Arduino ou compatible via 4 broches digitales.
Le SIM7600CE permet:
- L’envoi et la réception de SMS/MMS.
- La communication vocale.
- La création de projets connectés sur internet.
- Le SIM7600CE est compatible TCP, UDP, FTP, FTPS, HTTP, HTTPS, SMTP et POP3.
- La géolocalisation GPS via la connexion mobile et satellite (A-GPS et gpsOne).
Ce module peut être contrôlé via les commandes AT depuis une carte Arduino ou compatible. Ce shield nécessite l’utilisation d’une carte SIM avec abonnement valide (SIM non incluse).

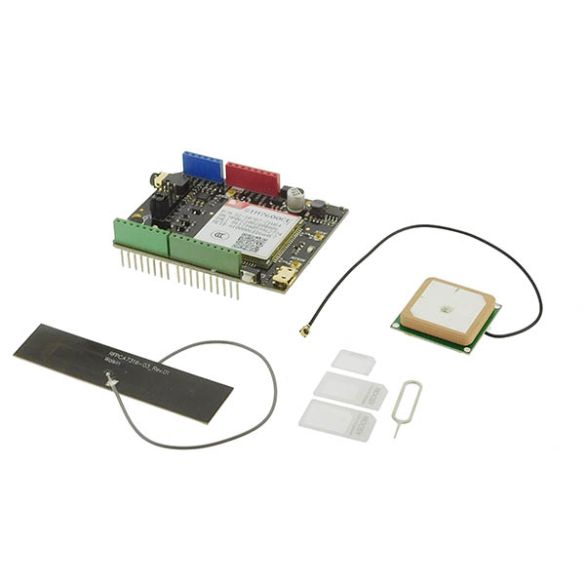

Contenu: un shield SIM7600CE, une antenne 4G, une antenne GPS et un jeu d’adaptateurs pour carte SIM.
Remarques:
- Attention ce shield ne dispose d’aucune librairie Arduino. La configuration et l’utilisation se font exclusivement via les commandes AT envoyées en série.
- Ces commandes AT peuvent être intégrées dans un programme Arduino.
Caractéristiques:
- Alimentation: 7 à 23 Vcc via broche VIN
- Fréquences:
TDD-LTE: B38, B39, B40 et B41
FDD-LTE B1: B3 et B8
TD-SCDMA: B34 et B39
WCDMA, HSDPA et HSPA+: B1 et B8
CDMA et 1X/EVDO: BC0
GSM, GPRS et EDGE: 900 et 1800 MHz - Débits maxi en 4G :
– Descendant: 150 Mbps
– Ascendant: 50 Mbps - Compatible avec les commandes AT
- Broches utilisées: D0, D1, D12 et D12
- Positionnement GPS: A-GPS et gpsOne (antenne GPS incluse)
- Interface pour micro externe
- LEDs d’indication
- Boutons reset et mise en fonctionnement
- Température de service: -40 ℃ à 85 ℃
- Dimensions: 69 x 54 mm
Référence DFRobot: TEL0124
