Description

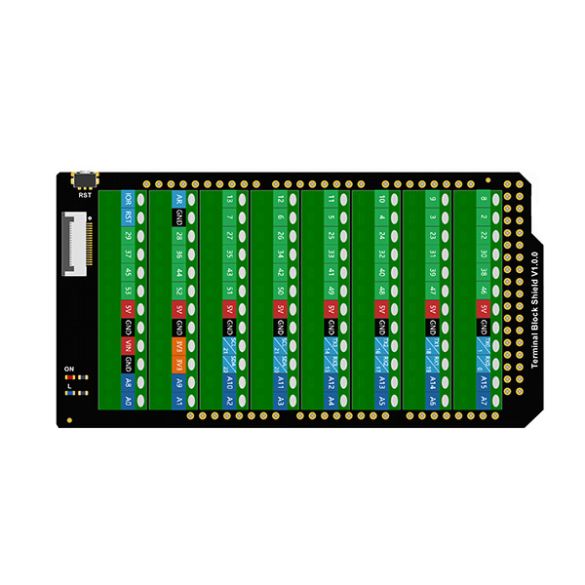

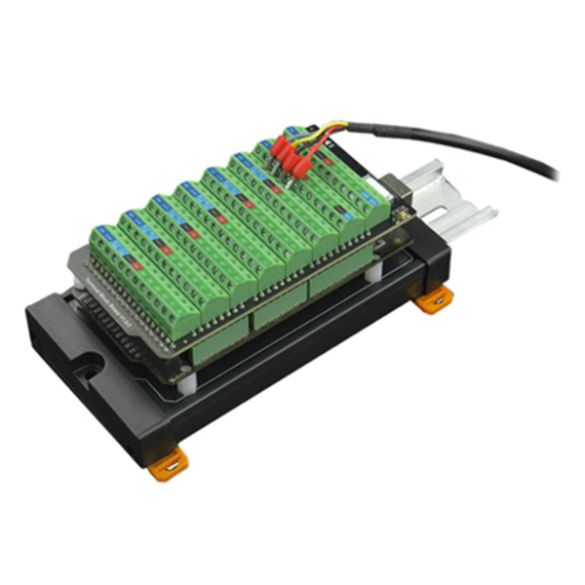

Ce shield de DFRobot est une interface permettant d’accéder aux E/S d’une carte compatible Arduino Mega® sur des borniers à vis.
Le marquage des broches sur les borniers permet une identification rapide des E/S.
Grâce à un régulateur, une alimentation 7 à 24 Vcc peut être connectée aux borniers dédiés. Cette source de tension peut alimenter le shield, le microcontrôleur et les composants ou modules connectés.
Plusieurs sorties 5 Vcc et 3,3 Vcc sont disponibles pour alimenter directement des composants.
Un connecteur 18 broches FPC permet l’utilisation d’un afficheur compatible, voir les articles conseillés.
Remarque: une fois ce shield connecté à la carte, le connecteur ICSP n’est plus accessible.
Caractéristiques:
- Alimentation:
– via la carte Mega
– 7 à 24 Vcc via les borniers prévus - Puissance de sortie: 10 W
- Borniers au pas de 3,5 mm
- Section de câble: 0,12 à 1,30 mm²
- Bouton-poussoir reset
- Connecteur FPC 18 broches
- Dimensions: 101,5 x 53,3 mm
Référence DFRobot: DFR0921
