Description
Shield de DFRobot permettant d’accéder aux E/S d’une carte Raspberry Pi Pico sur des borniers à vis.

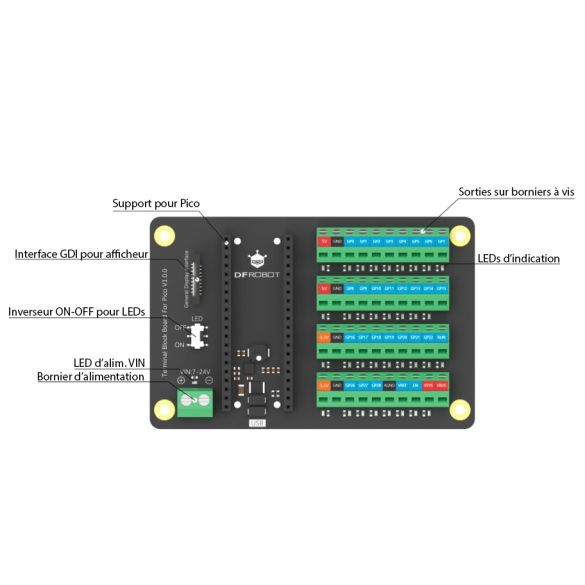

Les E/S sont identifiées par un marquage des broches sur les borniers.
Des LEDs informent sur l’état des E/S et de l’alimentation.
Grâce à un régulateur, une alimentation 7 à 24 Vcc peut être connectée. Cette source de tension alimente le shield, le microcontrôleur et les composants ou modules connectés.
Plusieurs sorties 5 Vcc et 3,3 Vcc sont disponibles pour alimenter directement des composants.
Remarque: l’utilisation de ce shield requiert une carte Raspberry Pi Pico avec connecteurs latéraux soudés.
Caractéristiques:
- Alimentation:
– via la carte Pico
– 7 à 24 Vcc via borniers - Puissance de sortie: 10 W
- Borniers au pas de 3,5 mm
- Section de câble: 0,12 à 1,30 mm²
- Inverseur marche-arrêt pour LEDs
- Interface GDI pour afficheur compatible

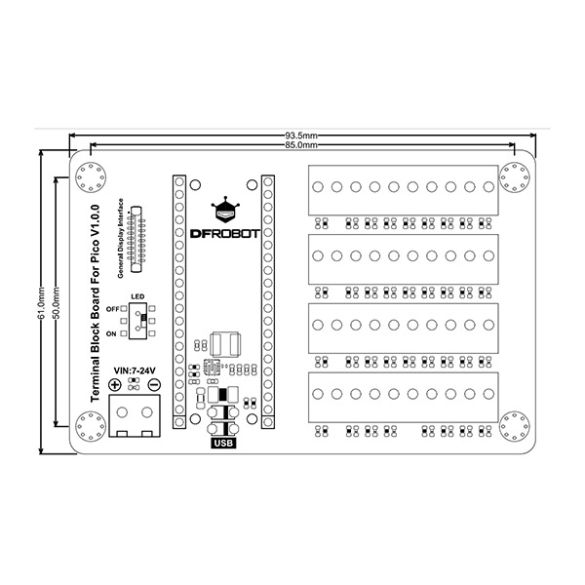

- Dimensions: 93,5 x 61 mm
Référence DFRobot: DFR0924
