Description

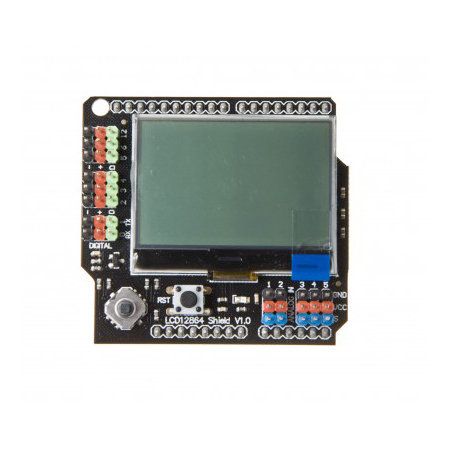

Module graphique LCD 128 x 64 points compatible Arduino. La carte est munie d’un joystick à 4 positions logiques + 1 bouton-poussoir pour la sélection et d’un bouton reset.
Des connecteurs 3 broches permettent d’utiliser les broches libres de la carte Arduino: digitales (0, 1, 2, 3, 4, 5, 6 et 12) et analogiques (1, 2, 3, 4 et 5).
La partie LCD communique avec la carte Arduino via le bus SPI (broches 8, 9, 10, 11, 13), le joystick via la broche 0 et le rétroéclairage sur la broche 7.
Alimentation: 5 Vcc (via la carte Arduino)
Interface: SPI
Dimensions: 58 x 54 x 18 mm
Référence fabricant: DFR0287
