Shield d’expansion E/S DFR0412 en solde

Description

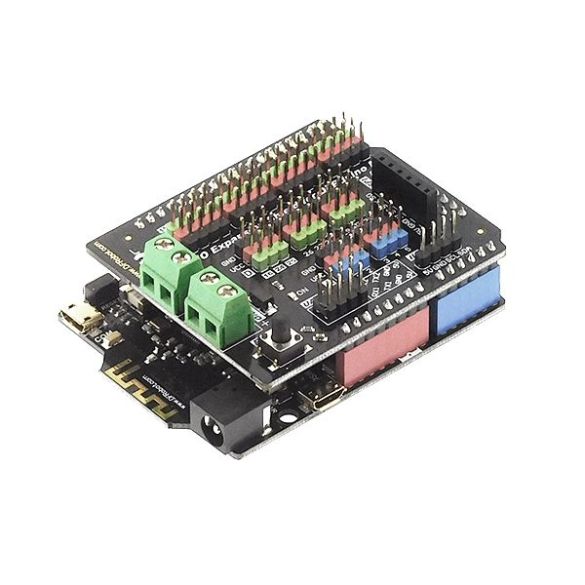

Shield d’expansion de DFRobot permettant d’accéder à toutes les entrées/sorties des cartes DFRduino M0 et Bluno M0 via des connecteurs 3 broches (Vcc, Gnd, Signal). Elle permet le raccordement de plusieurs capteurs/servomoteurs Gravity directement sur la carte.

Connecteurs sur la carte: toutes les sorties digitales et analogiques, connecteur d’alimentation, connecteur d’alimentation pour servo, 2 liaisons UART, port I2C et interface SPI.

Remarque: le shield n’est compatible qu’avec les cartes M0 et Bluno M0 de DFRobot.

Caractéristiques:

• Alimentation:
   – via la carte compatible Arduino®
   – 7 à 23 Vcc sur bornier
• Interfaces:
  – 24 E/S digitales (dont 6 PWM)
  – 6 entrées analogiques
  – 2 port séries, 1 port I2C et 1 port SPI
• Dimensions: 62 x 54 x 21 mm

Référence fabricant: DFR0412
