Shield d’expansion FireBeetle DFR0762 pas cher

Description

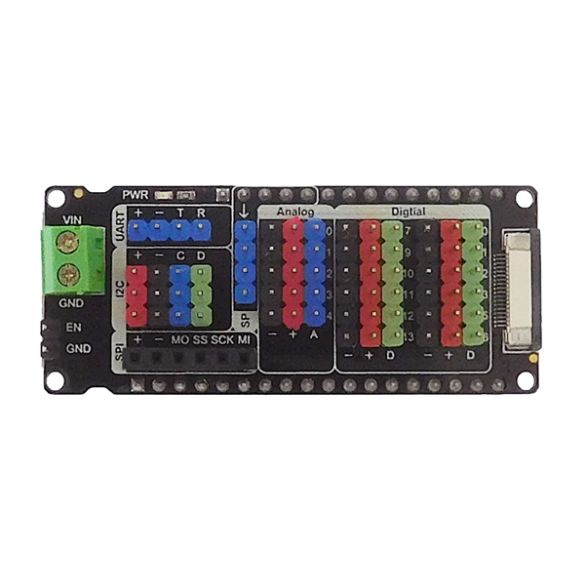

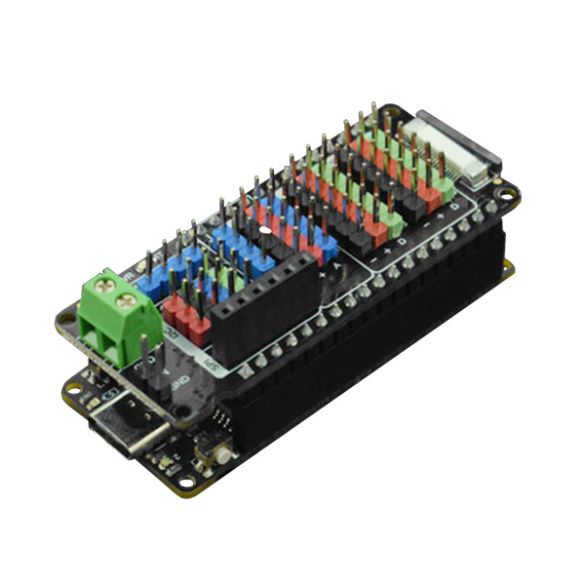

Shield d’expansion d’E/S pour les cartes FireBeetle série 2 de DFRobot permettant le raccordement de modules et capteurs Gravity à une carte FireBeetle série 2 via des connecteurs 3 broches (Vcc, Gnd, Signal).

Connecteurs disponibles sur la carte: toutes les E/S digitales et analogiques, connecteur d’alimentation, liaison UART, ports I2C et port SPI.

Ce shield comporte un connecteur GDI prévu pour utiliser un afficheur compatible sur votre FireBeetle 2 (voir articles conseillés).

Remarque: attention, ce module est uniquement compatible avec les modules FireBeetle série 2.

• Alimentation:
  – via la carte FireBeetle
  – 3,3 à 5,5 Vcc via le bornier à vis
• Interfaces:
  – 1 x interface UART
  – 1 x liaison SPI
  – 3 x bus I2C
• 12 E/S digitales
• 6 entrées analogiques
• LED d’alimentation
• Dimensions: 60 x 25,4 mm

Référence DFRobot: DFR0762
