Description
Présentation et fonctionnalités :
Ce Grove Shield de Seeed Studio est une carte d’interface prévue pour raccorder facilement et sans soudure les capteurs et actionneurs du système Grove sur une carte XIAO.
Connectique :

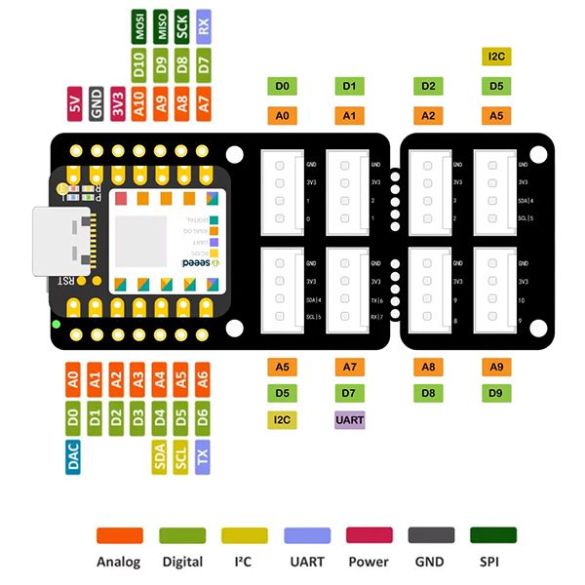

Il est équipé de 8 connecteurs 4 broches Grove comprenant 8 entrées analogiques, 8 entrées-sorties logiques, 2 accès au bus I2C et 1 interface UART (voir photo n°2).
Ce shield permet l’ajout d’une batterie LiPo 3,7 Vcc/800 mA maxi à vos projets XIAO (batterie non incluse). Cette batterie doit être soudée à l’emplacement prévu et est gérée grâce au circuit de charge intégré.
La charge s’effectue via le connecteur USB Type-C du microcontrôleur XIAO et une LED permet de connaitre son statut.

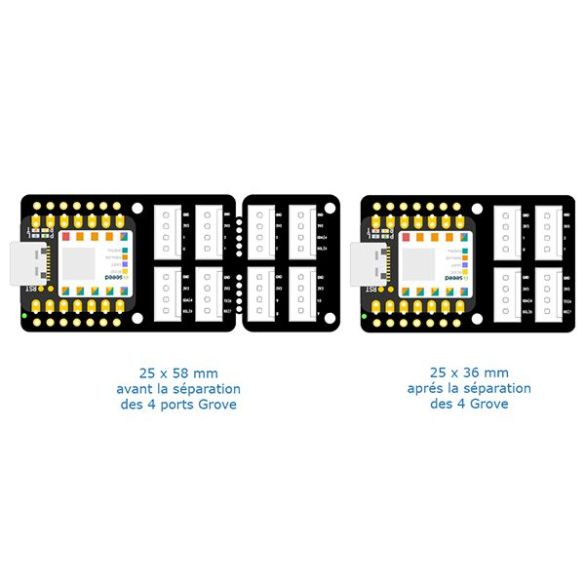

Un bloc de 4 connecteurs Grove détachable permet une réduction de la taille de ce shield (de 58 x 25 mm à 39 x 25 mm). Un fois ce bloc détaché, celui-ci est inutilisable et ne peut être rattaché.
Brochage des connecteurs : GND – Vcc – signal 2 – signal 1
Référence Seeed Studio : 103020312
Applications et exemples :
Projets portables XIAO, prototypage rapide, test de modules Grove, etc.
Remarques :
Ce shield propose également une interface SPI autorisant l’ajout d’une mémoire FLASH compatible. Cette utilisation est réservée à un public averti.
Caractéristiques :
- Connecteurs : 8 x 4 broches Grove
- Connecteur LiPo 3,7 Vcc sur pastilles à souder
- Compatibilité chargeur : LiPo 3,7 Vcc/800 mA
- Courant de charge : 400 mA
- LED d’indication de charge
- Interface SPI pour mémoire FLASH SPI
- Dimensions :
– 58 x 25 mm avec 8 connecteurs Grove ou
– 39 x 25 mm avec 4 connecteurs Grove - Température de service : -40 à 85 °C
