Shield NB-IoT, LTE, GPRS et GPS DFR0572 liquidation

Description

Présentation et fonctionnalités :

Ce shield, basé sur un circuit polyvalent SIM7000E, ajoute des interfaces de communication sans fil NB-IoT et LTE CAT-M1 à un microcontrôleur compatible Arduino Uno, Mega ou Leonardo.

Ce shield intègre également :
– un service de géolocalisation GNSS (GPS, GLONASS, BeiDou, QZSS et Galileo).
– un capteur environnemental BME280 : mesure de la température, humidité et pression atmosphérique.

Ce module est idéal pour des projets IoT qui nécessitent une connectivité mobile longue distance et une géolocalisation en temps réel.

Programmation et communication :

Des exemples de programmes pour l’IDE Arduino sont disponibles en fiche technique.

Ce module peut également être contrôlé via les commandes AT (voir documentation).

Connectique :

Ce shield est équipé d’interfaces uFL pour les antennes NB-IoT et GNSS incluses, ainsi que d’un support pour carte SIM (uniquement 1,8V, non incluse).

Il s’enfiche sur les rangées de connecteurs de la carte compatible Arduino. Les E/S restent accessibles sur des connecteurs latéraux femelles.

Exemples d’application :

Suivi GPS, surveillance à distance, capteurs connectés via les réseaux mobiles.

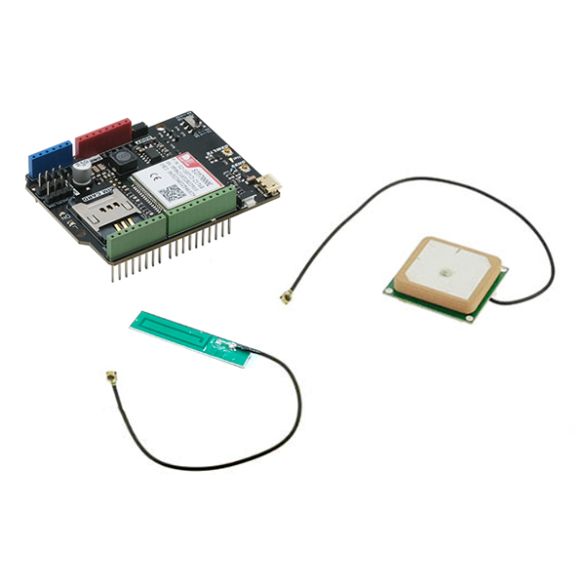

Contenu :

– 1 x Shield SIM7000E NB-IoT, LTE CAT-M1, GPRS et GPS
– 1 x antenne GNSS
– 1 x antenne NB-IoT, CAT-M et GPRS

Remarques :

Une alimentation 7 à 12 Vcc/2 A à connecter sur la carte compatible Arduino est nécessaire (voir PS1220N).

Il est équipé d’un inverseur de sélection de broches séries pour une utilisation avec une carte Mega (voir fiche technique).

Nécessite une carte SIM (1,8 V) compatible NB-IoT et CAT-M.

Référence DFRobot : DFR0572

Caractéristiques :

• Alimentation : 7 à 12 Vcc/2 A via la carte Arduino (non incluse)
• Fréquences :
  – LTE CAT-M1 : B3, B5, B8, B20 et B28
  – NB-IoT : B3, B5, B8, B20 et B28
  – GRPS et EDGE : 900/1800 MHz
• Débits :
  – CAT-M : 300 (DL) / 375 (UL) Kbps
  – NB-IoT : 34 (DL) / 66 (UL) Kbps
  – GPRS : 85,6 (DL) / 85,6 (UL) Kbps
• Protocoles : TCP, UDP, FTP, HTTP, HTTPS, SMTP et POP3
• Capteur environnemental BME280 :
  – mesure de la température : -40 à 85 °C (précision : ± 0,5 °C)
  – mesure de l’humidité : 0 à 100 %RH (± 2 % RH)
  – pression atmosphérique : 300 à 1000 hPa
• Interfaces uFL pour antennes incluses
• Port micro-USB : mise à jour du firmware
• Température de service : -40 à 85 °C
• Dimensions : 68,6 x 53,4 x 20 mm
