Description
Présentation et fonctionnalités :

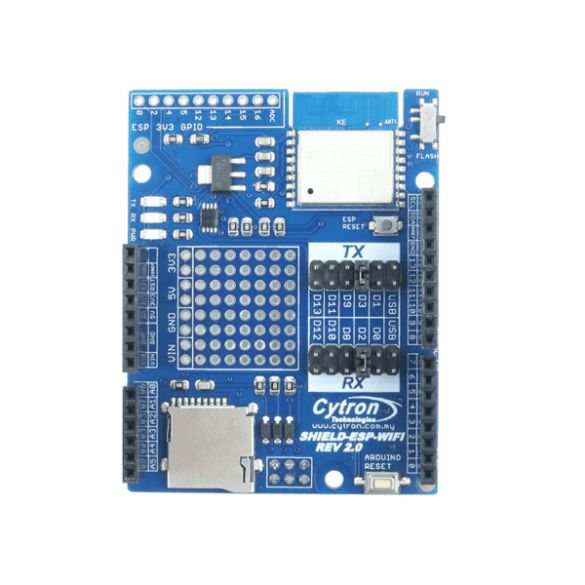

Shield basé sur un ESP8266 ajoutant une interface WiFi à votre projet basé sur une carte compatible Arduino Uno, Mega ou Leonardo.
Ce shield comporte également une petite zone de prototypage avec bus 5 V, 3,3 V et GND.
Programmation et communication :
Une librairie nécessaire au fonctionnement du shield est disponible en téléchargement (voir dépôt Github).
L’ESP8266 est également compatible avec les commandes AT.
Connectique :
Ce shield s’enfiche dans la carte compatible Uno grâce à ces deux rangées latérales.
Les E/S de la carte compatible Arduino restent accessibles sur deux rangés latérales de connecteurs femelles.
Certaines E/S du circuit WiFi ESP8266 sont accessibles sur des broches mâles.
Un lecteur de carte microSD est prévu pour le stockage de données : page web, images, etc.
Caractéristiques :
- Alimentation : via le microcontrôleur
- Module WiFi ESP8266 :
– WiFi 2,4 GHz 802.11 b/g/n
– compatible TCP/IP
– compatible WiFi Direct (P2P) ou Soft-AP (point d’accès)
– support serveur et client TCP/UDP
– interface: UART (1200 à 115200 bps)
– vitesse: jusqu’à 460800 bps - Lecteur de carte microSD (carte non incluse)
- Inverseur pour mode programmation
- Bouton reset
- Dimensions : 69 x 53 mm
Référence Cytron : ESP8266 WiFi Shield
