Description

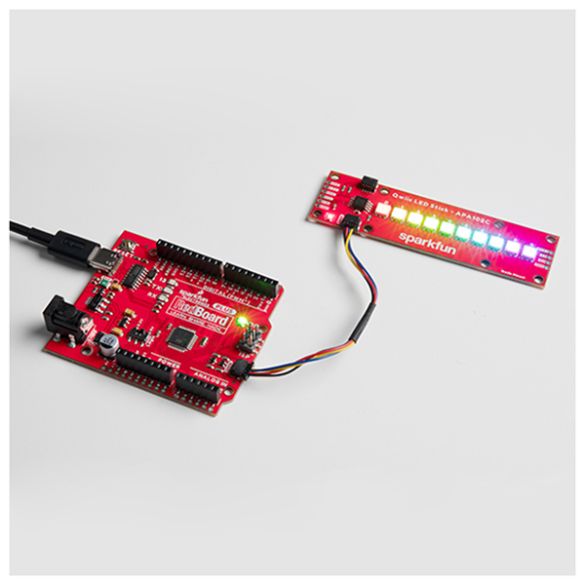

Stick à 10 LEDs RGB adressables APA102C et pilotées par un ATtiny85. Ce module communique avec un microcontrôleur compatible Arduino® ou Raspberry Pi® via le bus I2C.
- Connectique: ce module est compatible avec les interfaces sans soudure Stemma QT® d’Adafruit et Qwiic® de Sparkfun. Un cordon compatible est à prévoir, voir kits et connectique.
Ce stick peut également être utilisé sans cette interface via un connecteur mâle, non inclus, à souder par vos soins, voir MH100.
Ce module comporte deux connecteurs permettant la mise en cascade de jusqu’à 10 sticks ou de plusieurs autres modules compatibles.
- Programmation: Sparkfun met à disposition des librairies et des exemples de programmes pour Arduino et Python pour Raspberry Pi, voir guide d’utilisation.
- Remarques:
– Si votre montage comporte plusieurs sticks et excède les 600 mA de consommation, une alimentation externe est requise. Cette alimentation 5 Vcc se connecte sur les pastilles à souder prévues.

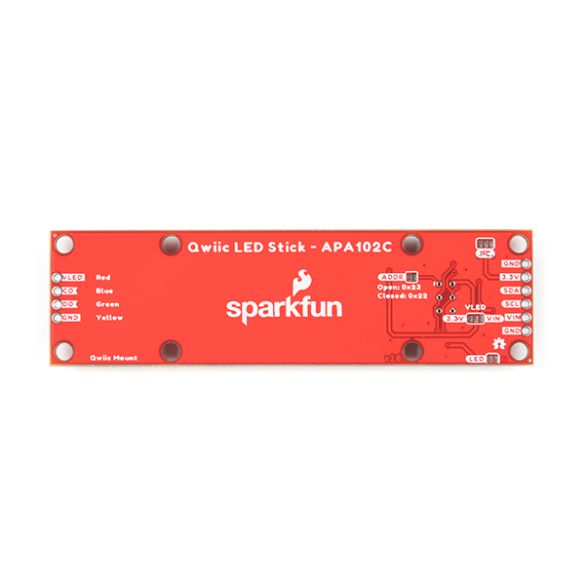

– Pour cette utilisation, le pontet VLED doit être déconnecté de la broche 3,3 Vcc et souder sur VIN.
Caractéristiques:
- Alimentation: 3,3 ou 5 Vcc
- Consommation: 27 mA par LED maxi
- LED + CI: APA102C
- Driver: ATtiny85
- Interface I2C:
– sur connecteur Qwiic/Stemma QT
– sur pastilles femelles au pas de 2,54 mm - Adresse I2C:
– 0x23 par défaut
– modifiable en 0x22 via pontets à souder
– plus d’adresses disponibles via reprogrammation de l’ATtiny85 - Dimensions: 92 x 25 mm
Référence Sparkfun: COM-18354
Photos CC BY 2.0
