Description

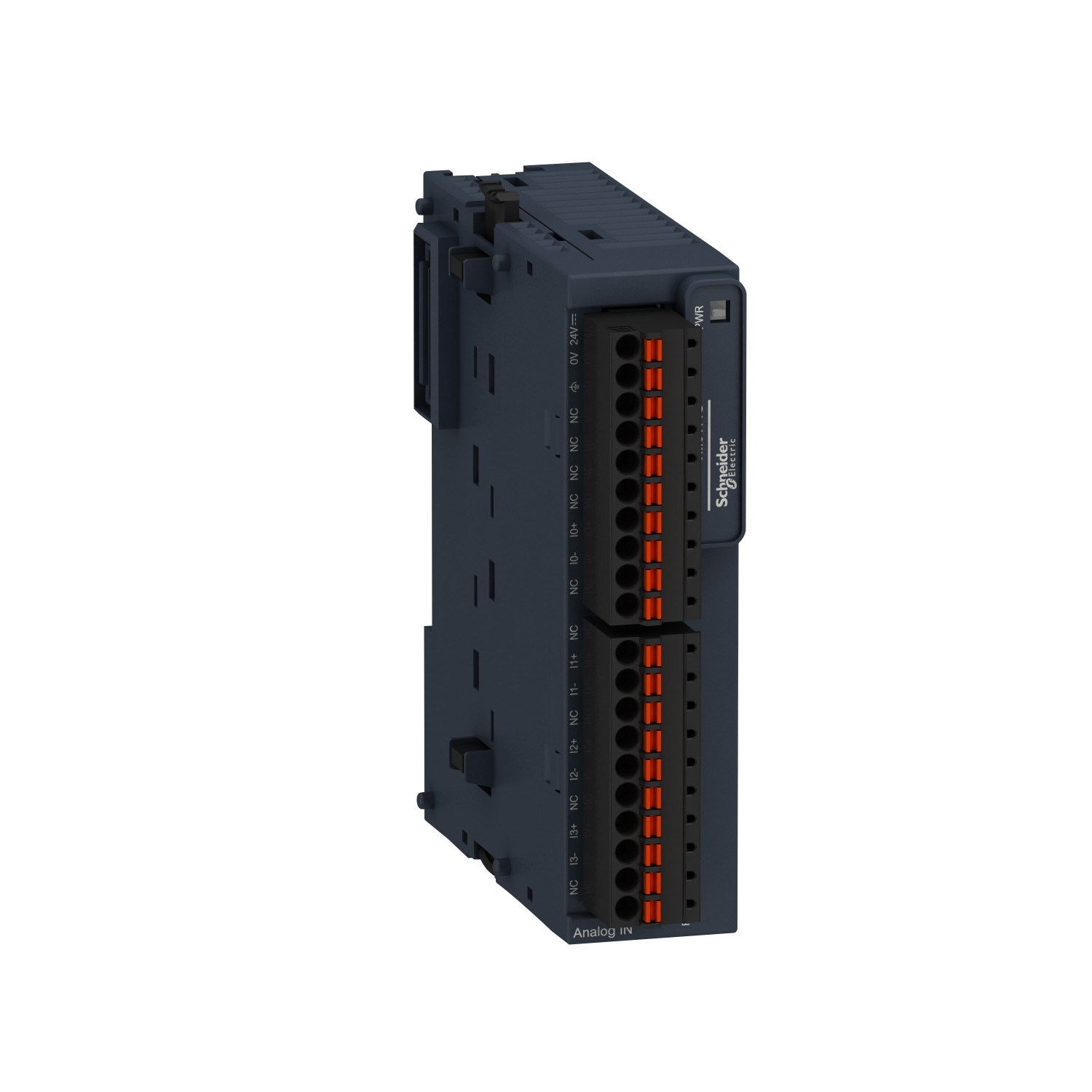

Principales Gamme de produitsModicon TM3 Type de produit ou équipementModule d’entrées analogiques Compatibilité de gammeModicon M221Modicon M241Modicon M251Modicon M262 Nombre d’entrées analogiques2 type d’entrée analogiquecourant 4…20 mA courant 0…20 mA tension 0…10 V tension – 10…10 V Complémentaires résolution entrées analogiques16 bits15 bits + signe surcharge permanente autorisée13 V, type d’entrée analogique: tension40 mA, type d’entrée analogique: courant impédance d’entrée= 1 MOhm tension valeur du bit de poids faible2,44 mV 0…10 Vtension4,88 mV – 10…10 Vtension4,88 µA 0…20 mAcourant3,91 µA 4…20 mAcourant temps de conversion1 ms + 1 ms par voie + 1 cycle contrôleur durée d’échantillonnage1 ms erreur de précision absolue+/-0,1% de la pleine échelle à 25 °C+/- 1 % pleine échelle Dérive en température+/- 0,006 %FS/°C précision de répétition+/-0,5 %PE non-linéarité+/- 0.01 %FS diaphonie<= 1 LSB [Us] tension d'alimentation24 V CC Limites de la tension d'alimentation20,4…28,8 V type de câbleCâble blindé à paire torsadée <30 m pour entrée circuit consommation électrique30 mA à 5 V CC via un connecteur de bus à vide40 mA à 5 V CC via un connecteur de bus pleine charge25 mA à 24 V CC via alimentation externe Signalisation localepourPWR 1 LED (vert) raccordement électrique11 2,5 mm² bornier débrochable à ressorts avec pas 5,08 mm réglage pour entrées et alimentation isolementEntre entrées et alimentation à 1500 V CABetween input and internal logic at 500 V AC MarquageCE tenue aux ondes de choc1 kV alimentation puissance mode commun se conformer à EN/IEC 61000-4-50,5 kV alimentation puissance mode différentiel se conformer à EN/IEC 61000-4-51 kV entrée mode commun se conformer à EN/IEC 61000-4-5 support de montageTop hat type TH35-15 rail conforming to IEC 60715Top hat type TH35-7.5 rail conforming to IEC 60715 platine ou panneau avec kit de fixation Hauteur90 mm Profondeur70 mm Largeur23,6 mm Poids du produit0,1 kg
