Transmetteur PT100 LTC2-LB

Description

Présentation et fonctionnalités :

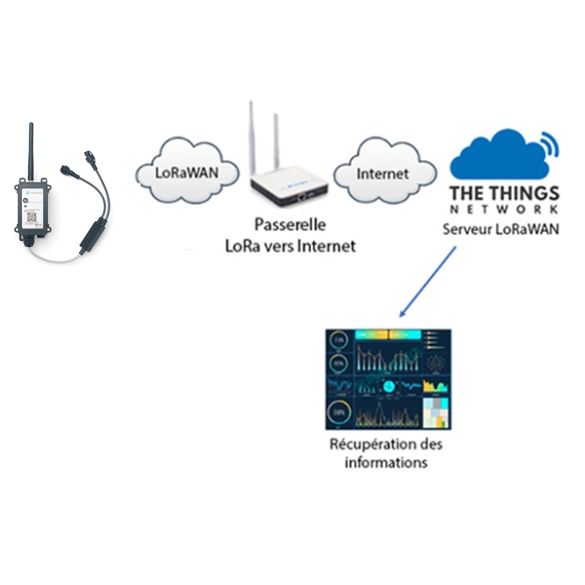

Ce transmetteur Dragino LTC2-LB pour 2 thermocouples PT100 (non inclus) est prévu pour une utilisation en extérieur. Autonome, il se connecte à internet via une passerelle LoRaWAN.

La technologie LoRa permet à l’appareil d’envoyer des données et d’atteindre des portées extrêmement longues à de faibles débits de données. Il offre une immunité élevée aux interférences tout en minimisant la consommation de courant.

Une fonction alarme avec un seuil de température réglable est disponible.

Le LTC2-LB peut également agir comme un datalogger en enregistrant les données mesurées lorsque la connexion n’est pas disponible. Ces valeurs sont ensuite transmises lors du retour de la connexion sur le serveur LoRaWAN dédié.

Les sondes PT100 sont à prévoir séparement, voir :
– DR-SI : -60 à 200 °C (Ø5 x 30 mm) IP68 – cordon 2 m
– DR-LT : -196 à 150 °C (Ø5 x 30 mm) – cordon 2 m
– DR-HT : -70 à 450 °C (Ø4,5 x 30 mm) – cordon 3 m
– DR-FT : -60 à 200 °C (sonde plate 3,6 x 7,5 x 20 mm) – cordon 2 m

Programmation et communication :

Dragino propose un guide d’utilisation facilitant la configuration de ce capteur avec la plateforme TheThingsNetwork dédiée aux objets connectés.

Ce module peut être configuré :
– en Bluetooth (BLE) via des commandes AT
– avec une liaison UART via les commandes AT (nécessite un adaptateur USB série, voir GT1125)
– depuis un serveur internet/LoRaWAN

Connectique :

Les 2 sondes PT100 (non incluses) sont à connecter sur le cordon à 2 fiches prévues du module.

Contenu :

– 1 x module LoRaWAN LHT2-LB
– 1 x antenne LoRa RP SMA mâle
– 1 x pile au Lithium 3 V intégrée

Référence Dragino : LTC2-LB

Remarques :

L’utilisation de ce capteur nécessite une passerelle LoRaWAN (vers WiFi, Ethernet, 4G, etc) pour récupérer les informations sur internet, voir articles conseillés.

Un kit de remplacement comportant un boitier et une pile au Lithium est disponible séparément, voir LSN50V2-BAT.

Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.

Caractéristiques :

• Alimentation : via une pile au Lithium intégrée 8500 mAh
• Consommation :
  – en veille : 5 µA
  – en transmission : 125 mA
• Protocole : LoRaWAN 1.0.3 (classe A)
• Fréquence : EU868
• Interface Bluetooth 5.1
• Capteur de température : non inclus (voir PT100 en articles conseillés)
• Entrées pour PT100 : 2
• Connecteur RP SMA femelle pour antenne (incluse)
• LED d’activité
• Indice de protection : IP66
• Température de service : -20 à 200 °C
• DImensions : 117,5 x 55,6 x 47 mm
