Transmetteur sans fil Gravity TEL0140

Description

Présentation et fonctionnalités :

Transmetteur sans fil Gravity 433 MHz prévu pour envoyer des signaux numériques vers un récepteur TEL0142 (non inclus) sur une portée de 15 m maxi (en intérieur).

Modes de fonctionnement :

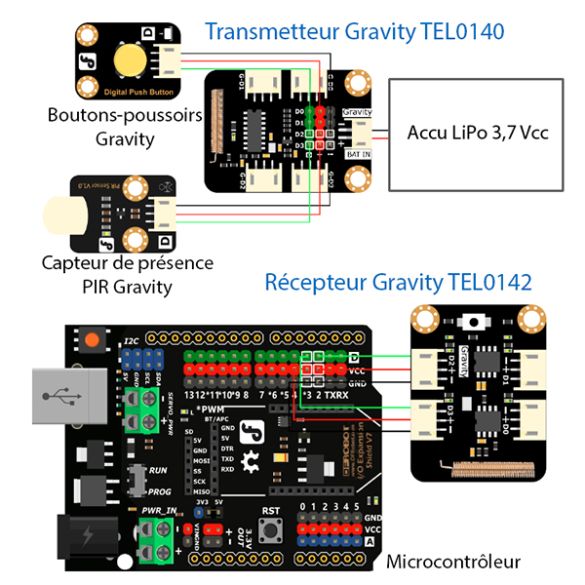

– Alimenté avec un accu LiPo et utilisé de manière autonome : Idéal pour la transmission de données digitales (bouton-poussoir, capteur digital, etc) vers le récepteur connecté à un microcontrôleur.

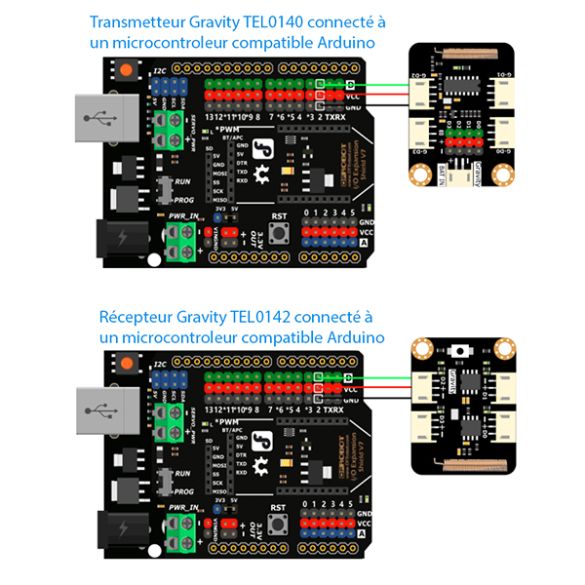

– Transmetteur TEL0140 et récepteur TEL0142, chacun connectés à un microcontrôleur, pour un échange de données entre 2 cartes compatibles Arduino par exemple.

Programmation et communication :

Une fiche technique avec plusieurs exemples d’utilisation est disponible en ligne.

Connectique :

Ce module est équipé de 4 E/S digitales disponibles :
– sur 4 connecteurs Gravity mâles 3 cts au pas 2,54 mm : Masse, Vcc et Signal.
– sur 4 embases JST PH 2.0 mm 3 contacts : Masse, Vcc et Signal.

Exemples d’application :

Télécommande, sonnette sans fil, transmission de signaux sans fil, boutons filaire utilisés sans fil, etc.

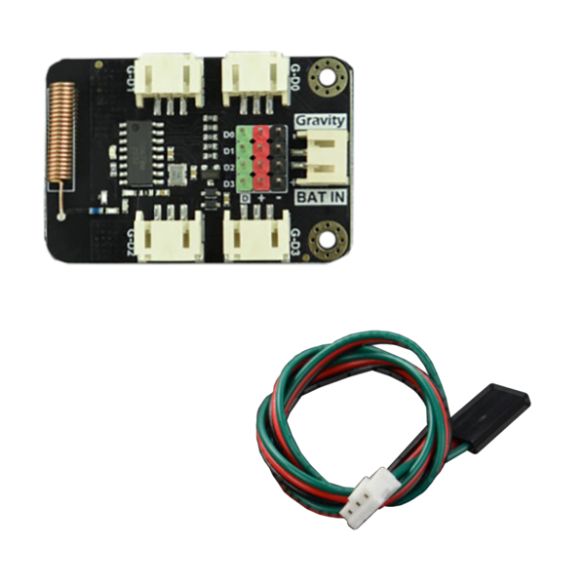

Contenu :

– 1 x module Gravity transmetteur 433 MHz
– 1 x cordon digital Gravity

Remarques :

Nécessite un récepteur 433 MHz Gravity, voir TEL0142.

Un kit transmetteur + récepteur est également disponible, voir TEL0140-1.

Caractéristiques :

• Alimentation : 3,3 à 5 Vcc
• Consommation :
  – en émission : 10 mA à 5 Vcc
  – en veille : < 10 µA en 5 Vcc
• Portée : 15 m en intérieur
• Fréquence : 433 MHz
• Interface : digitale
• Codage : EV1527
• Dimensions : 47 x 32 mm

Référence DFRobot : TEL0140
