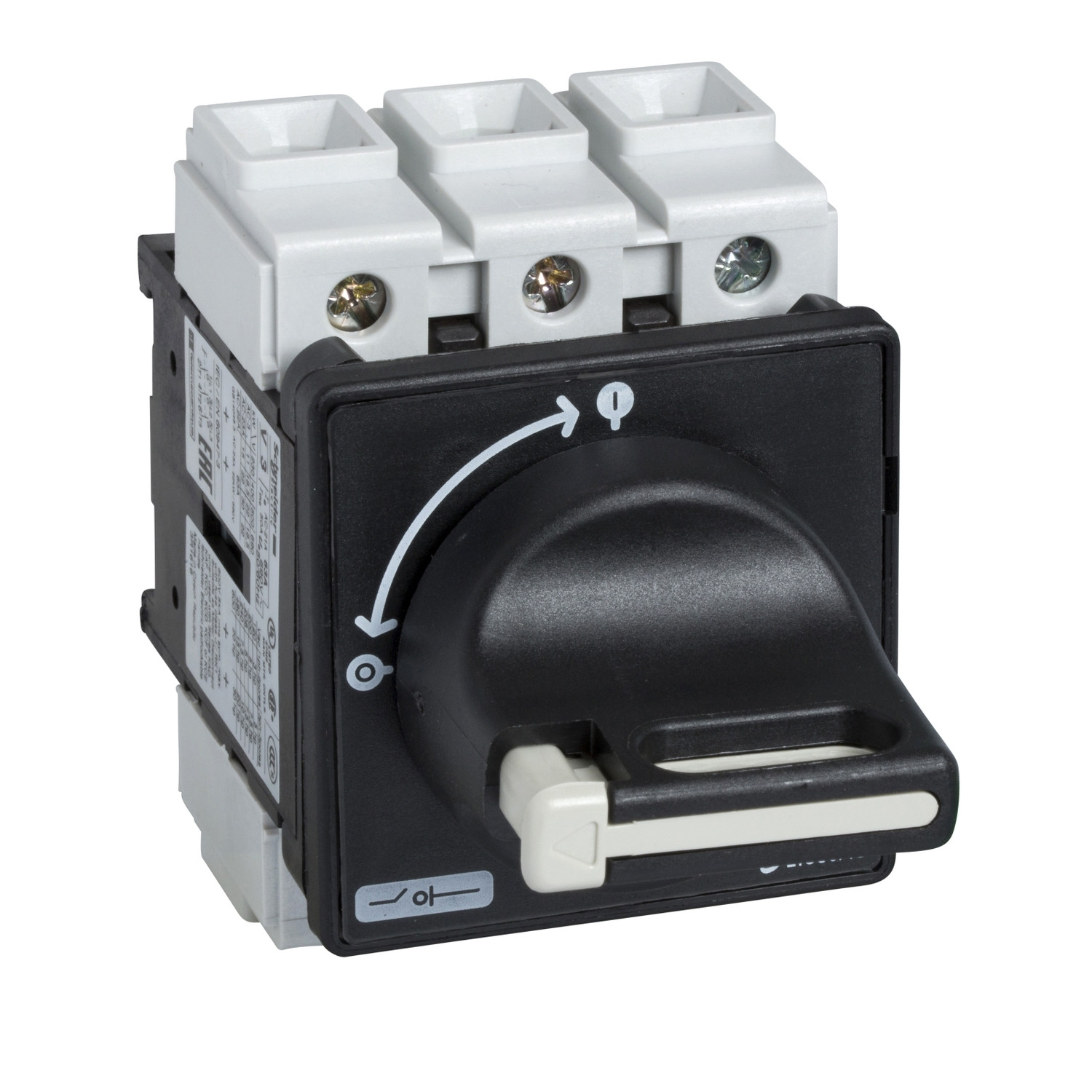

VBDN12 Schneider – interrupteur sectionneur 3P 12A – Montage sur porte – poignée cadenassable noire – TeSys Mini-Vario remise

Description

Principales GammeTeSys Nom du produitTeSys Mini-VARIO Nom de l’appareilVBDN Type de produit ou équipementInterrupteur-sectionneur niveau de performanceStandard Description des pôles3P Description des contacts3 « F » Type de réseauCACC Type de commandePoignée rotative Style de montage de la commande rotativeDirecte Couleur de poignéeNoire Couleur du plastron de la commandeNoir cadenas de poignée rotative1 à 3 cadenas 4…8 mm Complémentaires Marquage0 – 1 Support de montagePoignée: porteInterrupteur: porte mode de fixationTrou avec 22,5 mm pour poignée [Ue] tension assignée d’emploi690 V AC 50/60 Hz [Uimp] tension assignée de tenue aux chocs6 kV [Ith] courant thermique conventionnel12 A [Ithe] courant thermique d’emploi sous enveloppe10 A [Ie] courant assigné d’emploi8,1 A (AC-23) à 400 V puissance assignée d’emploi en W3 kW à 230…240 V (AC-23A)4 kW à 400…415 V (AC-23A)5,5 kW à 500 V (AC-23A)7,5 kW à 690 V (AC-23A)1,5 kW à 230…240 V (AC-3)3 kW à 400…415 V (AC-3)4 kW à 500 V (AC-3)4 kW à 690 V (AC-3) Classe de service intermittent30 Making capacity ( I Rms)120 A à 400 V AC-21A120 A à 400 V AC-22A120 A à 400 V AC-23A [Icm] pouvoir assigné de fermeture en court-circuit0,5 kA à 400 V au Ipeak [Icw] rated short-time withstand Rms current140 A à 400 V durée: 1 s courant nominal de court-circuit conditionnel6 kA à 400 V – fusible associé 12 A aM6 kA à 400 V – fusible associé 12 A gG pouvoir de coupure120 kA à 400 V (AC-21A)120 kA à 400 V (AC-22A)120 kA à 400 V (AC-23A) Composition de l’appareilInterrupteur-sectionneurPoignée Endurance mécanique50000 cycle durée de vie électrique30000 cycle DC-1 à 550000 cycle AC-21 Aptitude au sectionnementOui mode de raccordementCircuit de puissance: borniers à vis-étrier câble 4 mm² – rigidité du câble: souple – avec emboutCircuit de puissance: borniers à vis-étrier câble 4 mm² – rigidité du câble: rigide Couple de serrageCircuit de puissance: 0,7 N.m – sur borniers à vis-étrier handle front plate dimension60 x 60 mm Hauteur60 mm Largeur60 mm Poids du produit0,177 kg
