Vox contrôle temporisé ou bistable

Description

Ce montage déclenche un relais lorsqu’un bruit suffisamment fort se fait entendre. La sortie relais peut être temporisée via un potentiomètre ou réglée pour un fonctionnement bistable.

• En mode temporisé, lors de la détection d’un son, le relais est alimenté pour la durée sélectionnée avec le potentiomètre ou jusqu’au reset manuel.
• En fonctionnement bistable, lors de la détection d’un son, le relais commute. Il reste sur cet état  jusqu’au reset manuel.

Remarque : un bouton-poussoir (non inclus) peut être raccordé sur le bornier à vis « reset ».

Caractéristiques:

• Sensibilité réglable (par potentiomètre).
• Micro livré avec cordon de 10 cm.
• Alimentation à prévoir : 12 Vcc
• Consommation: 2 à 60 mA

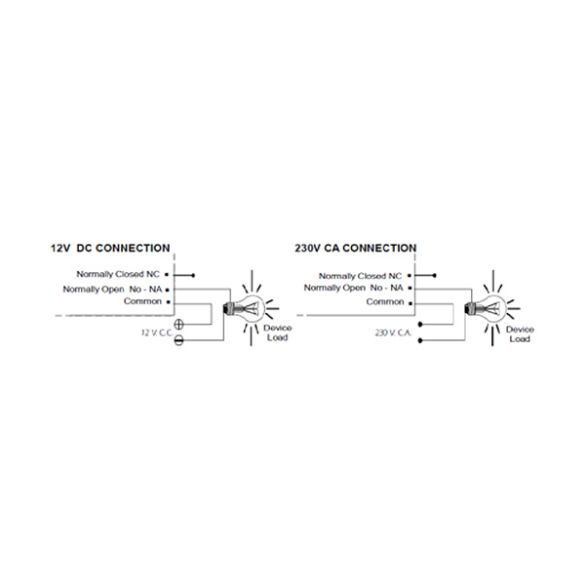

• Sortie relais: 1 RT 7 A/250 Vac (2 A avec une charge inductive)
• Temporisation: 2 s à 4 min (par potentiomètre)
• LED d’indication d’état du relais
• Dimensions: 72 x 42 x 20 mm
• Poids: 30 g
• Module prêt à l’emploi.

Référence Cebek: PM-15
