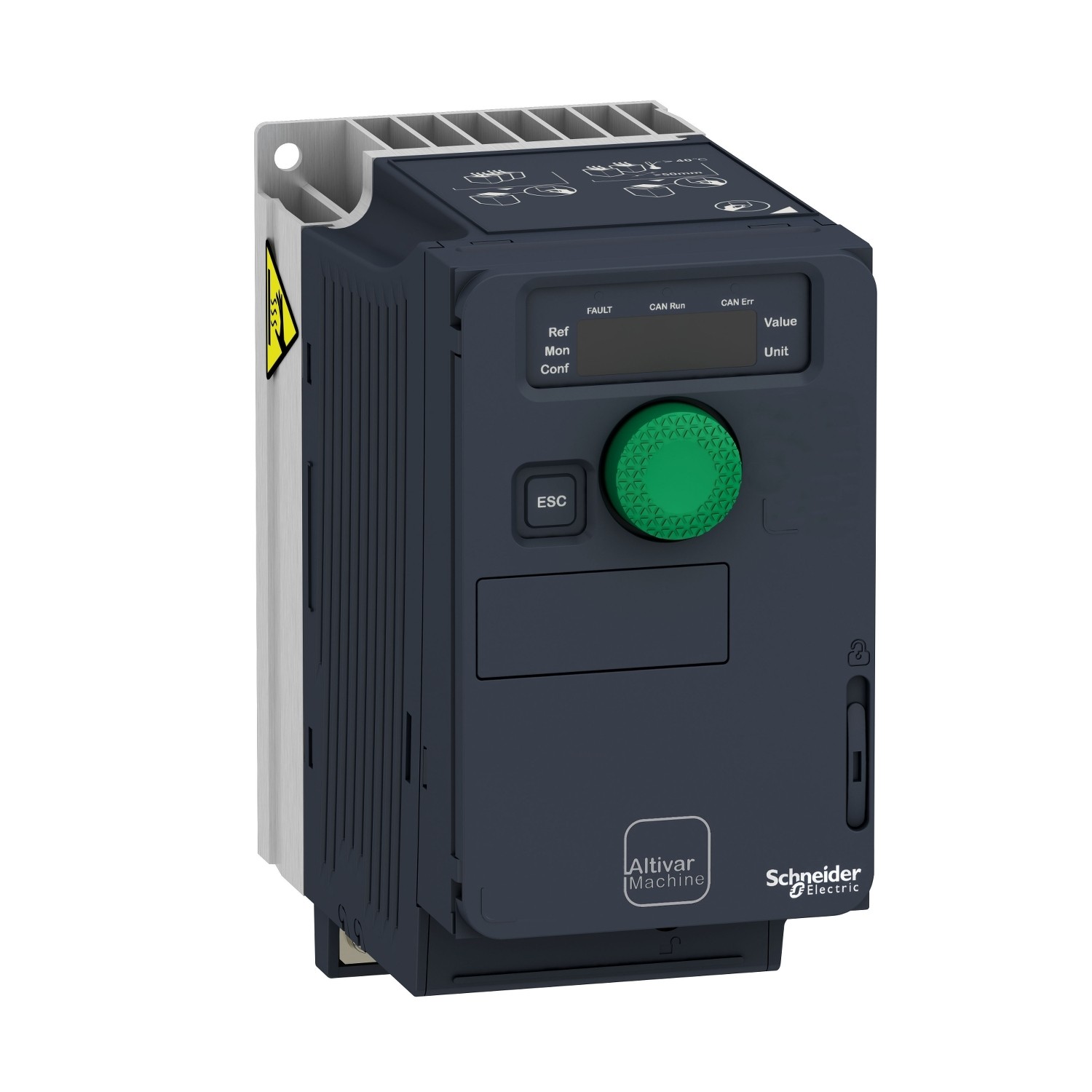

ATV12HU15M2 Variateur de vitesse pour moteur tri 1.5kW – Alimentation mono 220V – Altivar ATV12 Schneider

Description

Principales Gamme de produitsAltivar 12 Type de produit ou équipementVariateur de vitesse Destination du produitMoteurs asynchrones Application spécifique du produitMachine simple Variante de constructionAvec dissipateur thermique Nom de composantATV12 Quantité du lotLot de 1 filtre CEMIntégré ventilateur intégréAvec Nombre de phases réseauMonophasé [Us] tension d’alimentation200…240 V – 15…10 % puissance moteur kW1,5 kW puissance moteur hp2 hp Protocole de communicationModbus courant de ligne17,8 A à 200 V14,9 A à 240 V gamme de vitesse1…20 surcouple transitoire150…170 % du couple nominal du moteur en fonction du calibre du variateur et du type de moteur profil de commande pour moteur asynchroneContrôle vectoriel du flux de courant sans capteurRapport quadratique tension/fréquenceRapport tension/fréquence (V/f) degré de protection IPIP20 sans obturateur sur la partie supérieure Pression acoustique45 dB Complémentaires Fréquence d’alimentation50/60 Hz +/- 5 % type de connecteur1 RJ45 (sur face avant) pour Modbus interface physique2-fils RS 485 pour Modbus trame de transmissionRTU pour Modbus vitesse de transmission4800 bit/s9600 bit/s19200 bit/s38400 bit/s nombre d’adresses1…247 pour Modbus service communicationLire les registres de maintien (03) 29 motsÉcriture de registre simple (06) 29 motsÉcrire les registres multiples (16) 27 motsLire/écrire les registres multiples (23) 4/4 motsIdentification du périphérique de lecture (43) courant de court-circuit présumé de ligne1 kA courant de sortie permanent7,5 A à 4 kHz courant transitoire maximum11,2 A pour 60 s fréquence de sortie du variateur de vitesse0,5…400 Hz fréquence de découpage nominale4 kHz fréquence de commutation2…16 kHz réglable4…16 kHz avec couple de freinageJusqu’à 70 % du couple nominal du moteur sans résistance de freinage compensation de glissement du moteurRéglablePrédéfini à l’usine tension de sortie200 à 240 V 3 phases raccordement électriqueBornier, capacité de serrage: 5,5 mm², AWG 10 (L1, L2, L3, U, V, W, PA, PC) Couple de serrage1,2 N.m IsolementÉlectrique entre alimentation et contrôle alimentationAlimentation interne pour le potentiomètre de référence: 5 V CC (4,75…5,25 V), <10 mA, type de protection: protection contre les surcharges et courts-circuitsAlimentation interne pour entrées logiques: 24 V CC (20,4…28,8 V), 16 V (état 0), < 10 V (état 1), impédance d'entrée 3,5 kOhmLogique positive (source), 0… 11 V (état 1) durée d'échantillonnage20 ms, tolérance +/- 1 ms pour entrée logique10 ms pour entrée analogique erreur de linéarité+/- 0,3 % de la valeur maximale pour entrée analogique Nombre de sorties analogiques1 type de sortie analogiqueAO1 tension configurable par logiciel: 0...10 V, impédance: 470 Ohm, résolution 8 bitsAO1 courant configurable par logiciel: 0...20 mA, impédance: 800 Ohm, résolution 8 bits nombre sorties numériques2 type de sortie numériqueSortie numérique LO+, LO-Sortie de relais protégée R1A, R1B, R1C 1 F/O courant commuté minimum5 mA à 24 V CC pour relais logique courant commuté maximum2 A 250 V AC inductive cos phi = 0,4 L/R = 7 ms relais logique2 A 30 V CC inductive cos phi = 0,4 L/R = 7 ms relais logique3 A 250 V AC résistive cos phi = 1 L/R = 0 ms relais logique4 A 30 V CC résistive cos phi = 1 L/R = 0 ms relais logique rampes d'accélération et décélérationUSLinéaire de 0 à 999,9 s freinage d'arrêt4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm², <30 s type de protectionSurtension d'alimentation électriqueSous-tension d'alimentation électriqueSurintensité entre phases de sortie et terreProtection surchauffeCourt-circuit entre les phases du moteurContre la perte de phase d'entrée en triphaséProtection thermique du moteur via le variateur par calcul continu de I²t résolution en fréquenceEntrée analogique: convertisseur A/N, 10 bitsUnité d'affichage: 0,1 Hz constante de temps20 ms +/- 1 ms pour le changement de référence MarquageCE Position de montageVertical +/- 10 degrés Hauteur142 mm Largeur105 mm Profondeur156,2 mm Poids du produit1,4 kg FonctionnalitéBasique application spécifiqueÉquipement commercial Variable speed drive application selectionMélangeur Équipement commercialAutre application Équipement commercialÉtirage Textile type de démarreur de moteurVariateur de vitesse
