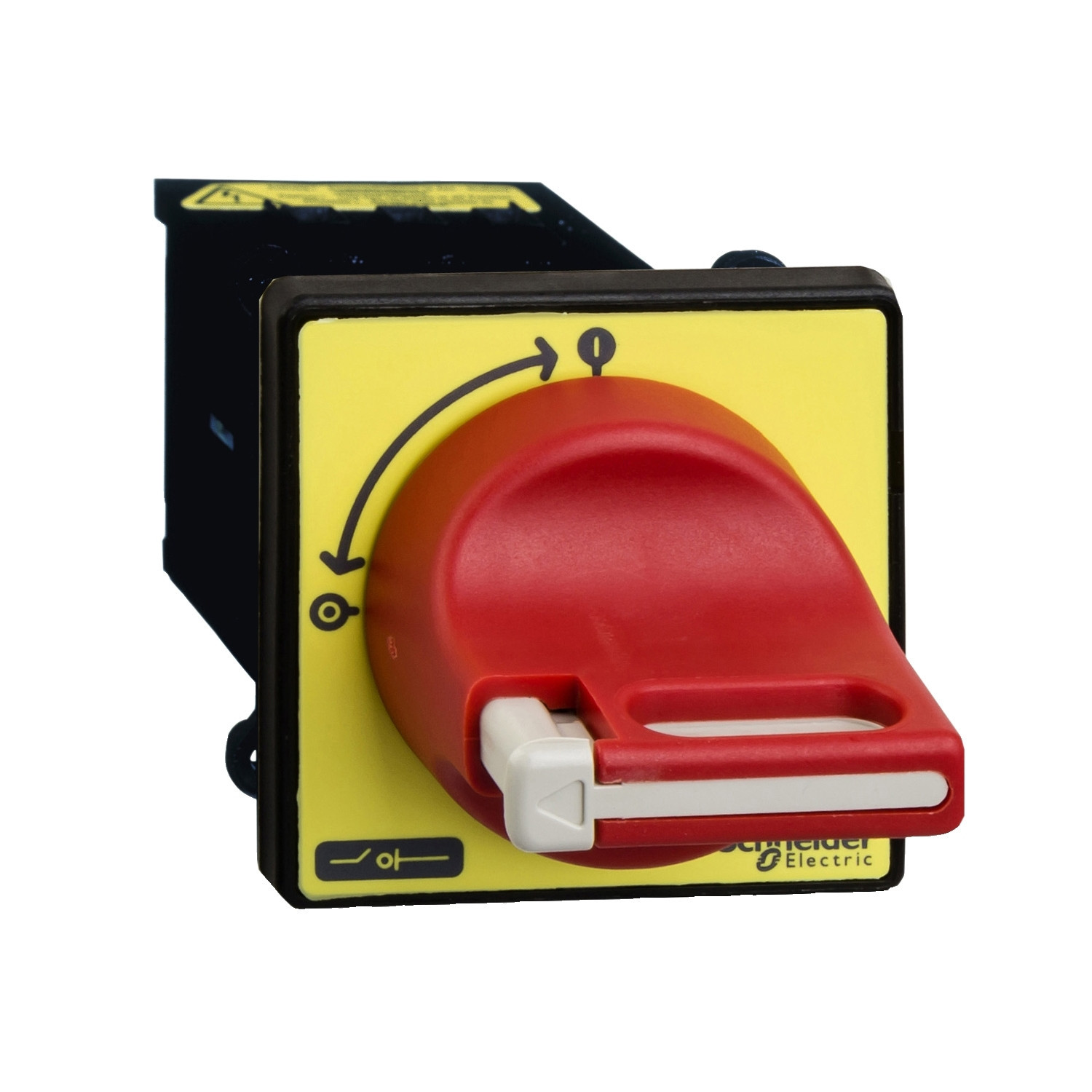

VCDN20 Schneider – Interrupteur sectionneur 3P 20A – Montage sur porte – Poignée cadenassable – TeSys Vario VCDN

Description

Caractéristiques principales de l’Inter sectionneur de porte Schneider de référence VCDN20 :

• Gamme : TeSys

• Nom du produit : TeSys Mini-VARIO

• Nom de l’appareil : VCDN

• Type de produit ou équipement : Interrupteur-sectionneur d’arrêt d’urgence

• niveau de performance : Standard

• Description des pôles : 3P

• Description des contacts : 3 « F »

• Type de réseau : CCCA

• Type de commande : Poignée rotative

• Style de montage de la commande rotative : Directe

• Couleur de poignée : Rouge

• Couleur du plastron de la commande : Jaune

• cadenas de poignée rotative : 1 à 3 cadenas 4?8 mm

• Complémentaires Marquage : 0 – 1

• Support de montage : Poignée: porteInterrupteur: porte

• mode de fixation : Trou avec 22,5 mm pour poignée

• [Ith] courant thermique conventionnel : 20 A

• [Ithe] courant thermique d’emploi sous enveloppe : 16 A

• [Ie] courant assigné d’emploi : 11 A (AC-23) à 400 V

• puissance assignée d’emploi en W : 4 kW à 230…240 V (AC-23A)5,5 kW à 400…415 V (AC-23A)7,5 kW à 500 V (AC-23A)11 kW à 690 V (AC-23A)3 kW à 230…240 V (AC-3)4 kW à 400…415 V (AC-3)5,5 kW à 500 V (AC-3)5,5 kW à 690 V (AC-3)

• Classe de service intermittent : 30

• Making capacity ( I Rms) : 200 A à 400 V AC-21A200 A à 400 V AC-22A200 A à 400 V AC-23A

• [Icm] pouvoir assigné de fermeture en court-circuit : 0,5 kA à 400 V au Ipeak

• [Icw] rated short-time withstand Rms current : 140 A à 400 V durée: 1 s

• courant nominal de court-circuit conditionnel : 6 kA à 400 V – fusible associé 20 A aM6 kA à 400 V – fusible associé 20 A gG

• pouvoir de coupure : 200 kA à 400 V (AC-21A)200 kA à 400 V (AC-22A)200 kA à 400 V (AC-23A)

• Composition de l’appareil : PoignéeInterrupteur-sectionneur

• Endurance mécanique : 50000 cycle

• durée de vie électrique : 30000 cycle DC-1 à 550000 cycle AC-21

• Aptitude au sectionnement : Oui

• mode de raccordement : Circuit de puissance: borniers à vis-étrier câble 4 mm² – rigidité du câble: souple – avec emboutCircuit de puissance: borniers à vis-étrier câble 4 mm² – rigidité du câble: rigide

• Couple de serrage : Circuit de puissance: 0,7 N.m – sur borniers à vis-étrier

• handle front plate dimension : 60 x 60 mm

• Hauteur : 60 mm

• Largeur : 60 mm

• Poids du produit : 0,177 kg
